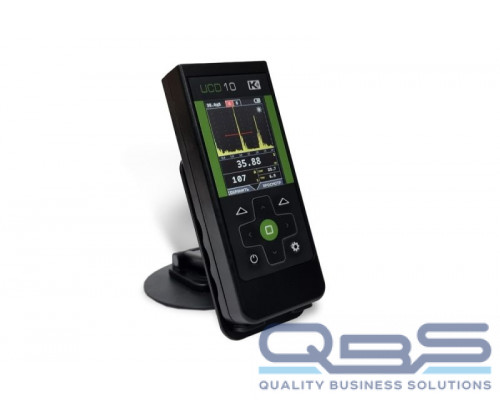

УСД-10 RF / UCD-10 RF – это компактный ультразвуковой дефектоскоп, который легко настраивается и используется для проверки металлоконструкций, труб и пластиковых изделий в сложнодоступных местах, где важны размеры и вес прибора.
Несмотря на свои небольшие габариты, он обеспечивает хорошую скорость работы, оснащён современным морозостойким TFT-экраном и всеми основными функциями, присущими современным дефектоскопам.
Экран с высоким контрастом и отличной читаемостью под любым углом, морозостойкий TFT-дисплей с разрешением 320х240
Вес электронного блока составляет всего 250 граммов
Удобная смена ориентации изображения экрана на 90 градусов одним нажатием кнопки
Новый мощный Li-Pol аккумулятор обеспечивает не менее 12 часов автономной работы
База данных трансдюсеров позволяет быстро вызывать необходимые настройки одним нажатием, а также сохранять настройку в соответствии с конкретной задачей
Интерфейс USB-C встроен в прибор
Две независимые зоны для контроля
Функция автоматического контроля
Функция поверочного таймера
Большой объём памяти для сохранения настроек и результатов проверки
Прибор предлагает выбор одной из трёх заранее сохранённых цветовых схем (палитры):
- СТАНДАРТНАЯ: Полноцветная схема, созданная для удобной работы в условиях нормального освещения на производстве.
- МОНОХРОМНАЯ: Белый фон и чёрный контрастный сигнал – оптимальная схема для работы при ярком солнечном свете.
- ЖЁЛТАЯ: Чёрный фон и жёлтый текст – наиболее контрастный вариант, напоминающий ранние модели дефектоскопов с электролюминесцентными дисплеями.
Чтобы упростить работу дефектоскописта, в комплект приборов входит набор аксессуаров для комфортной работы:
Сумка-пояс RFT: включает два кармана с прорезиненными молниями, светоотражающие элементы, съёмный мешок для утилитарной ветоши и смазки. Ремень регулируется от худого до полного человека в зимней одежде. На поясе размещён страховочный трэнчик с карабином, который оператор может закрепить на кольце чехла прибора по своему желанию.
Технические характеристики
ХАРАКТЕРИТСТИКИ ДЕФЕКТОСКОПА УСД-10 RF / UCD-10 RF
Развертка | мин.: 0 - 1,8 мкс (0-5 мм) |
Диапазон скоростей | 1000 - 20 000 м/с |
Задержка | от 0 до 347 мкс |
Максимальная длина контролируемого материала (сталь) | до 800 мм (эхо-режим), 1600 мм (теневой режим) |
Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
Зондирующий импульс | радиоимпульс, амплитудой 200 В, |
Частота повторений ЗИ | 400 Гц |
Усилитель | широкополосный 0.5-20 МГц (-6 дБ) |
Согласование с ПЭП сторонних производителей | нет |
Диапазон регулировки усиления | 92 дБ, с шагом 0.5 дБ |
Временная Регулировка Чувствительности (ВРЧ) | линейная с диапазоном до 20 дБ |
Кривая Амплитуда-Расстояние (АРК) | нет |
Детектирование | полное, радиосигнал (во всем диапазоне развертки) |
Отображение сигналов на экране (визуализация) | А-скан |
Дополнительная клавиша +dB | нет |
Автоматическая калибровка задержки в призме | нет |
Автоматическая калибровка диапазона контроля при заданной толщине шва | нет |
Автоматическая калибровка скорости УЗК | нет |
Зоны контроля
| две независимых зоны, начало и ширина |
Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая вибросигнализация |
Режимы работы АСД
| дефект в первой зоне, |
Функция АРД | нет |
Цифровая фильтрация сигнала | нет |
Аналоговая фильтрация сигнала | нет |
Измерение временных интервалов
| от 0 до первого сигнала в зоне или между |
Измерение амплитуды | в процентах от высоты экрана, |
Сравнение с сохраненным эталонным сигналом | нет |
Поддержка стандарта контроля сварных швов AWS D1.1 | нет |
Обработка изображения на экране после «заморозки» экрана | статичная картинка |
Дисплей c функцией поворота | цветной высококонтрастный, TFT 320 х 240 точек, |
Смена цветовых схем экрана под особенности зрения и условий освещенности | есть |
Смена ориентации экрана | во всех 4-х положениях |
Таймер поверки | есть |
Язык меню | русский, английский |
Память
| 900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
Интерфейс | USB-С |
Разъемы преобразователей | 2 х Lemo 00 |
Аккумулятор | встроенный, 3,7 В/3,5 А/ч |
Время работы | не менее 10-12 часов зависит от режима |
Внешнее питание | блок питания 220В AC |
Напряжение питания | 5В / 2,5А DC |
Диапазон рабочих температур | от -25 °C до +55 °C |
Размер (В x Ш x Д), не более | 155 мм x 65 мм x 28 мм |
Масса, не более | 0,25 кг с аккумулятором |
Комплектация

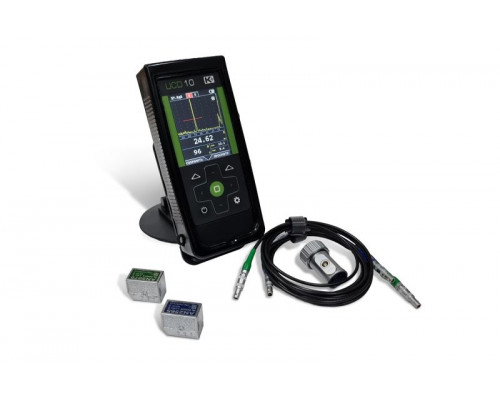

Комплектация УСД-10 RF / UCD-10 RF
Электронный блок УСД-10 RF со встроенным Li-Pol аккумулятором | 1 |
Блок питания сетевой 5В / 220В | 1 |
Кабель Lemo00-Lemo00 одинарный 1,5 м | 2 |
Преобразователь ультразвуковой П121-2,5-65 (AN2565) | 1 |
Преобразователь ультразвуковой П121-5,0-70 (AN5070) | 1 |
Преобразователь ультразвуковой П111-2,5-К12 (SF2512) | 1 |
Кабель USB для связи с ПК | 1 |
USB флеш-накопитель с ПО | 1 |
Защитный чехол (стандартный чехол на молнии) | 1 |
Защитный силиконовый бампер-чехол | 1 |
RFT universal platform – универсальная крепежная платформа | 1 |
Крепление-перчатка | 1 |
Магнитное крепление | 1 |
Сумка-пояс RFT для работы и транспортировки | 1 |
Комплект документации (руководство пользователя, паспорт, свидетельство о поверке) | 1 |
