УКД-3М Автоматизированная многоканальная система ультразвукового контроля дисков ∅ до 800 мм

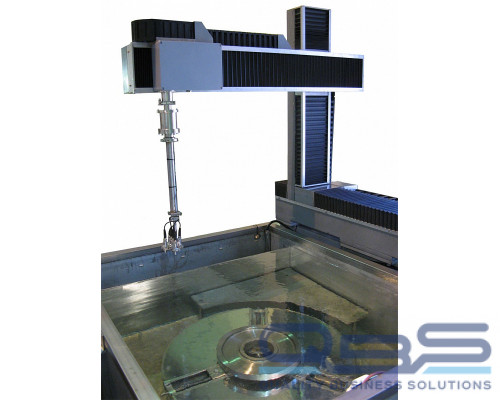

Многоканальная ультразвуковая система предназначена для ультразвукового автоматизированного контроля заготовок авиационных дисков без галтельных переходов. За счет одновременного сканирования на наличие объемных, продольных и поперечных дефектов за один проход, скорость контроля диска вырастает в несколько раз.

Состав системы:
- ванна иммерсионная, с установленной планшайбой и столом для размещения образцов;
- система рециркуляции иммерсионной жидкости с регулировкой температуры;
- 3-х координатный сканер;
- блок установки УЗ преобразователей;
- шкаф электроавтоматики;
- измерительная часть (6-ти канальный ультразвуковой дефектоскоп серии УПНК)
Специальная система водоподготовки включает в себя насосную станцию и приемный бак, в котором установлена система поддержания заданной температуры жидкости.
Обеспечивается контроль заготовок дисков (без области переходов) диаметром до 800 мм, с толщиной от 6 до 150мм и массой не более 300 кг. Высокоточная поворотная платформа для установки дисков, позволяет контролировать диски с наружным диаметром до 800 мм и высотой до 150 мм. Для упрощения загрузки/выгрузки дисков, УКД-3М поставляется в комплекте с системой слива иммерсионной жидкости.
Для настройки и проверки чувствительности системы, в иммерсионной ванне предусмотрен стол для размещения рабочих образцов

Технические характеристики

Диаметр контролируемых дисков

до 800 мм

Толщина контролируемых дисков


6 - 150 мм


Частота вращения планшайбы

1 – 50 об/мин, с плавной регулировкой и индикацией

Грузоподъемность планшайбы


до 300 кг

Диапазон перемещения по оси Х

1000 мм

Диапазон перемещения по оси Y

600 мм

Диапазон перемещения по оси Z

400 мм

Диапазон вращения по оси W


± 360 °

Повторяемость по осям

не хуже ± 0,1 мм / ± 0,1 °

Дискретность позиционирования

± 0,01 мм / ± 0,05 °


Торцевое биение планшайбы


не более ± 0,2

Радиальное биение планшайбы


не более ± 0,5 мм

Точность центрирования диска


не хуже ± 0,25 мм

Спецификация акустического блока

Тип

иммерсионная ванна с установленным сканером


Подача акустической жидкости


по замкнутому циклу посредством насосной станции и приемного бака с поддержкой заданной температуры жидкости


Количество каналов контроля

6

Спецификация электронного блока

Амплитуда импульса возбуждения

± 200 В


Форма импульса возбуждения


меандр


Регулировка длительности импульса
возбуждения

10 - 500 нс

Частота посылок импульса возбуждения

1000 Гц

Частотный диапазон

0,6 - 20 МГц

Диапазон регулировки усиления

110 дБ

Зоны контроля

Две независимые, одна для синхронизации иммерсионного контроля

Диапазон ВРЧ

40 дБ
