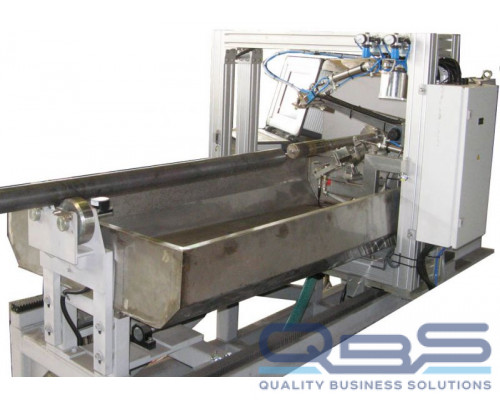

УКБТ-2 Автоматизированная установка контроля концов буровых труб

Установка предназначена для ультразвукового автоматизированного контроля зоны сварного соединения и примыкающей к ней высаженной цилиндрической части бурильных труб с целью выявления в них характерных дефектов поперечной ориентации на наружной и внутренней поверхностях трубы (раковины, трещины, непровары сварного шва, прокатные вкрапления, отверстия). Методика контроля выполнена в соответствии с требованиями ANSI/API Specification 5DP1 и ГОСТ 17410-78.

Способ контроля - иммерсионный с локальной ванной. Ультразвуковые преобразователи устанавливаются в специальную твердосплавную призму, для обеспечения акустического контакта в зазор между поверхностью трубы и излучающей поверхностью преобразователя подается дегазированная вода.

Подвод и отвод блоков преобразователей осуществляется с помощью пневматических приводов.

Объектом контроля могут быть любые стальные ферромагнитные бурильные трубы с замками и ниппелями, приваренными сваркой трением.

Технические характеристики

Диаметр труб
от 50 до 127 мм
Допуск на диаметр
± 1%
Толщина стенки в зоне контроля
от 10 до 35 мм
Допуск на толщину стенки
+15% / -12,5%
Кривизна труб на концах
не более 50° С
Вид транспортировки труб
пошаговое перемещение с вращением в зоне контроля
Скорость контроля
не более 250 мм/сек по поверхности трубы
Режим контроля
отдельная труба
Производительность
не менее 45 труб/час
Длина контролируемого участка
не менее 50 мм
Точность позиционирования преобразователей на объекте контроля
± 1мм
