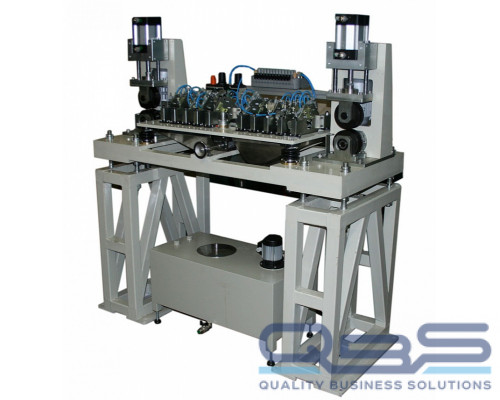

АКП-16 автоматизированная высопроизводительная система контроля прутка D20-50мм

Установка предназначена для проведения автоматизированного контроля нарушения сплошности металла прутков, таких как усадочные раковины, рыхлости, центральная пористость, точечная неоднородность, шлаковые включения, трещины и пр. ультразвуковым контактно-щелевым методом, при продольно-поступательном движении контролируемого прутка через акустический узел с пьезоэлектрическими преобразователями.

Для создания акустического контакта преобразователей с контролируемым прутком, используется индустриальное масло, которое подается в призмы с преобразователями посредством специальной гидростанции. Для прижима призм с преобразователями к контролируемому прутку, используются пневмоцилиндры, установленные в акустических блоках.

Для настройки всех параметров дефектоскопа, ручного управления всеми устройствами и просмотра результатов контроля используется панель оператора с монитором и клавиатурой, в промышленном исполнении со степенью защиты IP65.

Контроль происходит в полностью автоматическом режиме, при котором механическая часть установки обеспечивает последовательное перемещение прутков из устройства загрузки через стол накопитель и торцеватель рольганга в акустический узел, после которого они попадают в узел разбраковки.
В качестве измерительной части используется 16-ти канальный дефектоскоп серии УПНК v.2.0 с полностью независимыми каналами.
Измерительная стойка оснащена промышленным кондиционером, позволяющим сохранить стабильность параметров ее работы в тяжелых цеховых условиях.

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. Программное обеспечение, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.

Технические характеристики

Диаметр контролируемых прутков


20 - 50 мм


Длина прутков


до 12 м


Максимальная кривизна прутков


не более 1 мм/м


Класс поверхности прутков

h11 гр.Б

Максимальная производительность

до 1 м/с


Длина неконтролируемых концов

не более 50 мм


Наличие загрузки/выгрузки


есть

Предельная чувствительность


0,8 мм2

Питание


3-х фазная сеть переменного тока 380 В


Потребляемая мощность

не более 15 кВт


Габаритные размеры установки (ВхГхШ)

2200 х 1600 х 2000 мм (без загрузки/выгрузки)

Масса установки

500 кг (без загрузки/выгрузки)

Диапазон рабочих температур

от 10 до 40 °C

Спецификация акустического блока

Тип

16-ти канальный блок с пневматическим прижимом преобразователей. Твердосплавные износостойкие контактные пластины


Преобразователи


щелевые р/с типа, 5МГц


Контактная жидкость

индустриальное масло

Спецификация электронного блока

Архитектура канала

УПНК v2.0


Компьютеры


Промышленные ПК на базе многоядерной архитектуры


Мониторы

промышленные панели с классом защиты IP65


Частотный диапазон

0,6 - 20 МГц

Диапазон регулировки усиления

110 дБ

Зондирующий импульс

меандр, ±200 В с регулируемым числом полупериодов

Количество каналов контроля

16 независимых каналов
