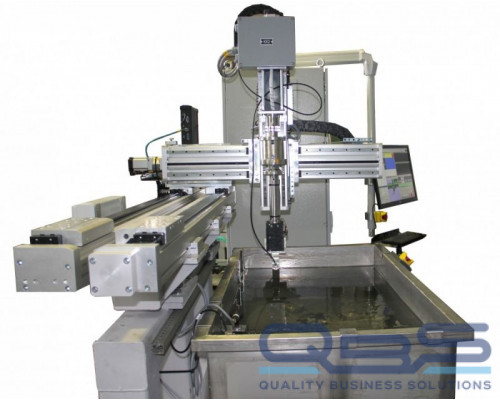

АУКП-250 автоматизированная ультразвуковая установка контроля колец подшипников буксовых узлов

Автоматизированная установка контроля колец подшипников типа АУКП-250 предназначена для проведения иммерсионного ультразвукового контроля колец конических и цилиндрических подшипников наружным диаметром 100-300мм, в соответствии с требованиями EN12080.

Установка состоит из иммерсионной ванны с планшайбой, оснащенной пневматическим зажимом, на которую устанавливается контролируемое изделие, и сканера, оборудованный сервоприводами с прецизионной механикой, обеспечивающей быстрое и точное перемещение узла контроля.

За функционирование пользовательского интерфейса и управление сканером отвечает рабочая станция оператора.

Для управления перемещением ультразвукового преобразователя в ручном режиме и сканирования в реальном времени, регистрации результатов контроля, управления, обработки данных и анализа изображения используется специализированное программное обеспечение.

Установка выпускается в двух вариантах: с 3-х координатным манипулятором для контроля цилиндрических подшипников (АУКП-250), и 4-х координатным манипулятором для контроля как цилиндрических, так и конических подшипников (АУКП-250К).

Технические характеристики

Наружный диаметр колец подшипника


100 - 300 мм

Высота кольца подшипника


50 - 300 мм


Толщина стенки


5 - 100 мм


Максимальная масса изделия


не более 50 кг


Количество каналов контроля

1


Метод контроля


ультразвуковой иммерсионный, с полным погружением контролируемого изделия в иммерсионную ванну;


Измерительная часть


ультразвуковой дефектоскоп УМД-8-К1


Скорость вращения план-шайбы


0,1 - 30 об/мин


Диапазон перемещения по оси X


600 мм


Диапазон перемещения по оси Y


320 мм


Диапазон перемещения по оси Z


320 мм


Диапазон перемещений по оси A


± 20 ° (для версии АУКП-250К)

Повторяемость по осям X, Y, Z


± 0.1 мм


Повторяемость по оси A


± 0,05 ° (для версии АУКП-250К)

Точность позиционирования по осям X, Y, Z


± 0.1 мм


Точность позиционирования по оси А


± 0,05 ° (для версии АУКП-250К)

Минимальный шаг по осям X,Y,Z


0.01 мм

Минимальный шаг по оси A

0.01 ° (для версии АУКП-250К)
Иммерсионная жидкость

СОЖ / вода

Минимальный выявляемый дефект

плоскодонное сверление с диаметром и глубиной согласно классу колец по ISO12080
