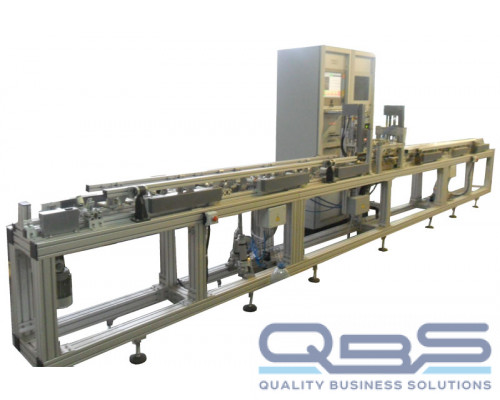

УКШТ-1 Автоматизированная система ультразвукового контроля шестигранных труб ∅(вп)40-100мм

Установка предназначена для контроля качества шестигранных труб с внутренним (вписанным) диаметром от 40 до 100мм и толщиной стенки от 0,8 до 3 мм.

Контролируемая труба, подается через механизм прижима и центровки в иммерсионную ванну, где она попадает в акустический блок контроля. При выходе из блока контроля и механизма прижима и центровки, труба попадает в приемный лоток.

В приемном лотке труба автоматически поворачивается на смежную грань и контроль происходит в обратном порядке. Этот цикл повторяется шесть раз, что соответствует контролю всех граней трубы.
После завершения контроля труба автоматически возвращается в исходное положение в лоток загрузки.

Ультразвуковой контроль осуществляется с помощью четырех преобразователей: два для продольных дефектов и два для измерения толщины стенки.

Основные особенности:

• Независимость всех каналов контроля
• Автоматическая перекладка трубы
• Высокая точность измерений
• Скорость подачи трубы: 100 мм/с

ПК выполняет синхронизацию работы каналов, установку параметров их работы, отображение сигналов УЗК и результатов измерений в реальном масштабе времени. Управление работой дефектоскопа происходит через высокоскоростную параллельную шину, которая формируется с использованием универсальной платы цифрового ввода/вывода. Многоканальный дефектоскоп УПНК представляет собой 8 независимых каналов ультразвукового контроля, которые работают параллельно друг с другом и выполняют всю работу по приему и обработке ультразвуковых сигналов, в соответствии с установленными режимами работы.
Дефектоскоп является сертифицированным средством измерения, внесен в Государственный реестр средств измерений (Сертификат RU.C.27.003.A № 30973 от 14.04.2008г). Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран в виде ленты электронного самописца. Управляющая ЭВМ расположена в стойке регистрации.
Программное обеспечение, работающее под управлением операционной системы Windows XP, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.

Технические характеристики

Внутренний вписанный диаметр контролируемых труб

40 - 100 мм


Толщина стенки труб


от 0,8 до 3 мм

Длина труб

от 1 до 3,5 м

Шероховатость поверхности Ra

не более 2,5

Отклонение от прямолинейности труб

не более 1,5 мм/м

Количество каналов контроля

4


Спецификация каналов контроля

2 - для контроля продольных дефектов;
2 - для контроля поперечных дефектов


Усилитель

широкополосный 1-15 МГц

Частота посылок импульса возбуждения

100 - 2000 Гц


Допустимые колебания скорости трубы при контроле


5%

Время настройки и калибровки установки при смене диаметра


не более 60 мин

Длина неконтролируемых концов труб


не более 30мм


Параметры выявляемых дефектов

риска на наружней и внутренней поверхностях
длиной не менее 4мм и глубиной от 0,05 мм

Скорость продольной подачи трубы

100 мм/сек

Иммерсионная жидкость

специально подготовленная вода
