УКСШ-55 Автоматизированная система ультразвукового контроля кольцевых сварных соединений труб 36мм

Установка предназначена для контроля качества кольцевых сварных соединений на трубах из нержавеющшей стали диаметром 36 мм с толщиной стенки 5 мм.

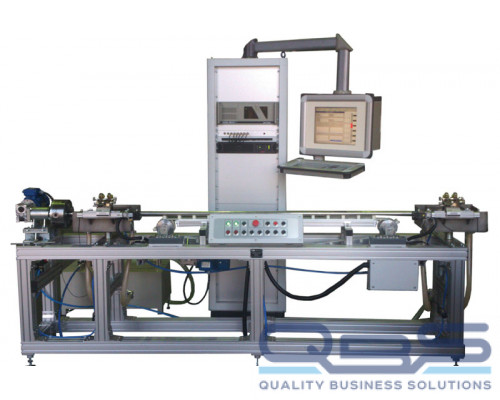

УКСШ-55 состоит из станины, устройства вращения трубы, двух иммерсионных ванн, стойки управления и измерения, пульта управления механикой, панели оператора и гидростанции.

Контролируемое изделие представляет собой трубу 36х5, на концах которой находятся подлежащие контролю сварные соединения.

Иммерсионные ванны предназначены для обеспечения акустического контакта ПЭП и контролируемого изделия. В каждой иммерсионной ванне расположены по три ПЭП - два для контроля и один для позиционирования, что позволяет полностью контролировать тело шва.

Стойка управления и измерения включает в себя источник бесперебойного питания, управляющую ЭВМ и многоканальный дефектоскоп УМД-8.

Основные особенности:

• Одновременный контроль сразу двух кольцевых швов
• Автоматическое позиционирование относительно сварного шва
• Высокая точность измерений

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. Программное обеспечение, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.

Технические характеристики

Диаметр контролируемых труб

36 мм


Толщина стенки трубы


5 мм


Материал контролируемой трубы


08Х18Н10Т

Обнаруживаемый дефект


торцевое сверление ∅ 2,5мм


Границы относительной погрешности измерения размеров дефектов


± 10 %

Время установления рабочего режима


не более 15 мин


Режим работы установки


автоматический

Габаритные размеры ВхШхД


2500 х 1500 х 4000 мм

Масса


1000 кг

Спецификация акустического блока

Тип

2 иммерсионные ванны с преобразователями


Количество каналов контроля

4 канала дефектоскопии + 2 канала позиционирования преобразователя

Спецификация электронного блока

Тип дефектоскопа


УМД-8


Максимальное количество каналов


8


Форма импульсов возбуждения

радиоимпульс

Частота посылок импульса возбуждения

100 - 2000 Гц

Частотный диапазон

1- 15 МГц

Диапазон регулировки усиления

110 дБ
