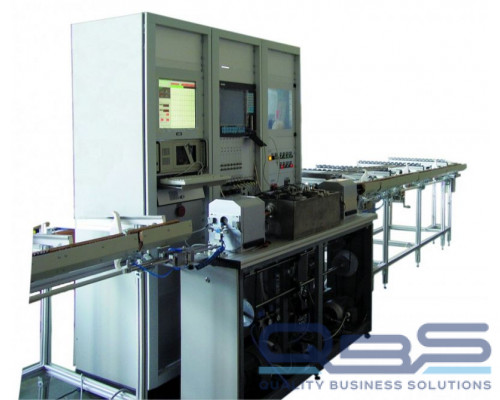

УСКТ-8 многоканальная система контроля тонкостенных труб

Установка предназначена для неразрушающего ультразвукового контроля труб на наличие дефектов (обнаружение дефектов) типа нарушение сплошности и однородности металла, измерения толщины стенки, наружного диаметра на ме-таллургических и машиностроительных предприятиях.

Метод контроля – ультразвуковой иммерсионный с применением пьезоэлектрических преобразователей.

Установка содержит четыре канала дефектоскопии, два канала совместного измерения толщины стенки, наружного и внутреннего диаметра и один опорный канал для компенсации температурного изменения скорости распространения ультразвуковых колебаний (УЗК) в иммерсионной жидкости при измерении диаметра.

Технические характеристики

Наружний диаметр труб

5 - 35 мм

Толщина стенки

от 0,2 до 2,5 мм

Длина труб

от 1,5 до 6 м

Шероховатость поверхности Ra

не более 2,5

Количество каналов контроля

8


Спецификация каналов контроля

4 - для контроля продольных и поперечных дефектов;
2 - для контроля толщины стенки, наружнего и внутреннего диаметра;
1 - для температурной компенсации измерений;
1 - резервный

Усилитель

широкополосный 1,5-15 МГц

Допустимые колебания скорости трубы при контроле


5%

Время настройки и калибровки установки при смене диаметра


не более 30 мин

Длина неконтролируемых концов труб


не более 30мм

Параметры выявляемых дефектов

риска на наружной и внутренней поверхности

длиной от 2 мм, глубиной от 15 мкм

Абсолютная погрешность измерения наружного диаметра

±1 %


Абсолютная погрешность измерения толщины стенки

±1 %


Погрешность измерения координат по длине трубы

± 15 мм

Частота вращения трубы

50-1500 об/мин

Диапазон регулировки шага контроля


0-5 мм/об

Иммерсионная жидкость

дистиллированная вода
