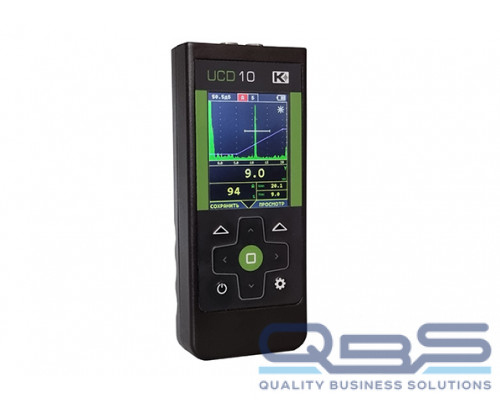

УСД-10 LF / UCD-10 LF является компактным ультразвуковым дефектоскопом, который работает в широком частотном диапазоне и предназначен для проверки различных композитных материалов в труднодоступных местах, особенно когда размеры и вес устройства имеют решающее значение. Он допускает использование как стандартных ультразвуковых преобразователей до 5 МГц, так и низкочастотных преобразователей для анализа материалов с высоким уровнем затухания.
Несмотря на свои небольшие габариты, прибор отличается высокой скоростью работы, современным морозостойким TFT-экраном и всеми необходимыми функциями, присущими современным дефектоскопам.
Экран с высоким контрастом и отличной читаемостью под любым углом, морозостойкий TFT-дисплей с разрешением 320х240
Масса электронного блока составляет всего 250 граммов
Быстрая смена ориентации изображения на экране на 90 градусов нажатием всего одной кнопки
Новый мощный Li-Pol аккумулятор, обеспечивающий автономную работу не менее 12 часов
База данных преобразователей, которая позволяет вызывать все нужные настройки нажатием одной кнопки, а также возможность сохранения конфигурации для решения конкретной задачи
Встроенный интерфейс USB-C
Две независимые зоны для контроля
Функция ВРЧ
Большая память для хранения настроек и контрольных результатов
Прибор предлагает выбор одной из трех предварительно заданных цветовых схем:
- СТАНДАРТНАЯ: Типичная полноцветная схема экрана, оптимизированная для комфортной работы при стандартном цеховом освещении
- МОНОХРОМНАЯ: Белый фон и черный контрастный сигнал – идеальный вариант для работы на ярком солнечном свете
- ЖЕЛТАЯ: Черный фон и желтый текст – наиболее контрастный вариант, имитирующий ранние дефектоскопы с электролюминесцентными дисплеями (ЭЛД)
Чтобы облегчить работу дефектоскописта, в комплекте с прибором предусмотрен набор аксессуаров:
- Поясная сумка RFT: два кармана на прорезиненных молниях, светоотражающие элементы, съемный мешок для мусора или смазки, пояс регулируется под любую фигуру, включая зимнюю одежду. На поясе расположена страховочная веревка с карабином, которую оператор может прикрепить к кольцу на чехле прибора
- Чехол на молнии: матерчатый чехол с прозрачной передней панелью защищает устройство от внешних воздействий, таких как осадки, смазка и грязь. На чехле есть кольцо для прикрепления темляка и страховочной веревки, а также ремень для надежного крепления на предплечье оператора
- RFT UNIVERSAL PLATFORM: металлическая платформа, которую можно установить на заднюю панель прибора, для последующего крепления перчатки или магнита

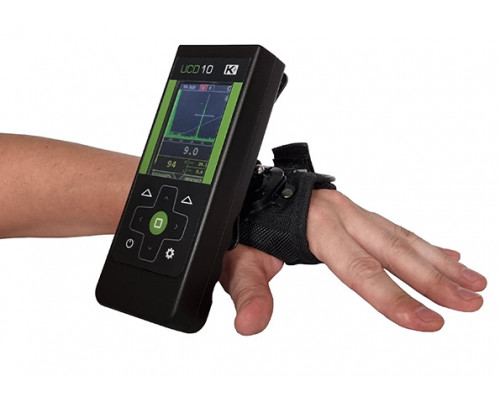

- Крепление на руку типа перчатка с поворотным механизмом: устанавливается на RFT UNIVERSAL PLATFORM и размещается на ладони оператора, что позволяет выбирать положение прибора и фиксировать его в нужной позиции.
Технические характеристики
ХАРАКТЕРИТСТИКИ ДЕФЕКТОСКОПА УСД-10 LF / UCD-10 LF
Развертка | мин.: 0 - 1,8 мкс (0-5 мм) |
Диапазон скоростей | 1000 - 20 000 м/с |
Задержка | от 0 до 347 мкс |
Максимальная длина контролируемого материала (сталь) | до 800 мм (эхо-режим), 1600 мм (теневой режим) |
Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
Зондирующий импульс | радиоимпульс, амплитудой 200 В, |
Частота повторений ЗИ | 400 Гц |
Усилитель | широкополосный 0.02-5 МГц (-6 дБ) |
Согласование с ПЭП сторонних производителей | нет |
Диапазон регулировки усиления | 92 дБ, с шагом 0.5 дБ |
Временная Регулировка Чувствительности (ВРЧ) | линейная с диапазоном до 20 дБ |
Кривая Амплитуда-Расстояние (АРК) | нет |
Детектирование | полное, радиосигнал (во всем диапазоне развертки) |
Отображение сигналов на экране (визуализация) | А-скан |
Дополнительная клавиша +dB | нет |
Автоматическая калибровка задержки в призме | нет |
Автоматическая калибровка диапазона контроля при заданной толщине шва | нет |
Автоматическая калибровка скорости УЗК | нет |
Отсечка | компенсированная, 0 - 80% высоты экрана |
Зоны контроля
| две независимых зоны, начало и ширина |
Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая+вибро |
Режимы работы АСД
| дефект в первой зоне, |
Функция АРД | нет |
Цифровая фильтрация сигнала | нет |
Аналоговая фильтрация сигнала | нет |
Измерение временных интервалов
| от 0 до первого сигнала в зоне или между |
Измерение амплитуды | в процентах от высоты экрана, |
Сравнение с сохраненным эталонным сигналом | нет |
Поддержка стандарта контроля сварных швов AWS D1.1 | нет |
Обработка изображения на экране после «заморозки» экрана | Статичная картинка |
Дисплей c функцией поворота | Цветной высококонтрастный, TFT 320 х 240 точек, |
Смена цветовых схем экрана под особенности зрения и условий освещенности | есть |
Смена ориентации экрана | Во всех 4-х положениях |
Язык меню | русский, английский |
Память
| 900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
Интерфейс | USB-С |
Разъемы преобразователей | 2 х Lemo 00 |
Аккумулятор | встроенный, 3,7 В/3,5 А/ч |
Время работы | не менее 12 часов |
Внешнее питание | блок питания 220В AC |
Напряжение питания | 5В / 2,5А DC |
Диапазон рабочих температур | от -25 °C до +55 °C |
Размер (В x Ш x Д), не более | 155 мм x 65 мм x 28 мм |
Масса, не более | 0,25 кг с аккумулятором |
Комплектация
Электронный блок УСД-10 LF со встроенным Li-Pol аккумулятором | 1 |
Блок питания сетевой 5В / 220В | 1 |
Комплект преобразователей и кабелей (определяется требованиями заказчика) | 1 |
Кабель USB для связи с ПК | 1 |
USB флеш-накопитель с ПО | 1 |
Защитный чехол (стандартный чехол на молнии) | 1 |
Защитный силиконовый бампер-чехол | 1 |
RFT universal platform – универсальная крепежная платформа | 1 |
Крепление-перчатка | 1 |
Сумка-пояс RFT для работы и транспортировки | 1 |
Комплект документации (руководство пользователя, паспорт, свидетельство о поверке) | 1 |
