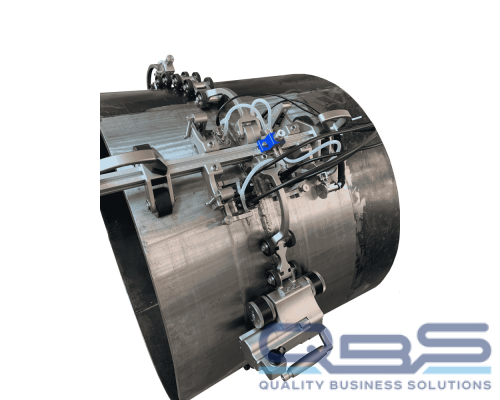

Цепной сканер TWN-14 специально разработан для механизированного контроля кольцевых сварных соединений трубопроводов диаметром от Ø200 до Ø1420 мм. Имеет крепления для 6 преобразователей ФР либо TOFD. Опционально может быть оснащен моторизированным приводом TWN-14 Драйв для автоматизированного ультразвукового контроля.
Основным преимуществом цепной конструкции является прямолинейное перемещение преобразователей вдоль оси сканирования без необходимости ручного управления. Быстросъемные звенья с замковым механизмом надежно фиксируют сканер на трубопроводе. Применяется как на магнитных, так и на немагнитных поверхностях.
Особенности и преимущества
- До 3 пар преобразователей ФР либо TOFD
- Подходит для трубопроводов диаметром от Ø20 мм до Ø1420 мм
- Подпружиненная конструкция крепления ПЭП обеспечивает надежный акустический контакт с поверхностью объекта
- Быстросъемные звенья с замковым механизмом надежно фиксируют сканер на трубопроводе любого диаметра
- Подходит для контроля как на магнитных, так и на немагнитных поверхностях
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
- Разъем кодировщика совместим со всеми дефектоскопами
Технические характеристики
Методы контроля | Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
Тип сканера | Автоматизированный, Ручной |
Сварные соединения | Кольцевые |
Диаметр трубопроводов (мин.) | 150 |
Диаметр трубопроводов (макс) | 1420 |
Крепления для преобразователей, пар | 2, 3 |
Комплектация
- Металлическая рейка для крепления держателей ПЭП со встроенным кодировщиком и кабелем 5 м
- Комплект держателей ПЭП – ФР или TOFD
- Набор звеньев
- Моторизированный привод (опционально)
- Комплект ЗИП
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
