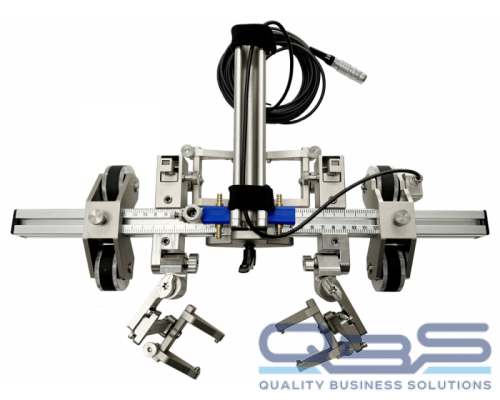

Сканер TWN-19

Ручной сканер TWN-19 предназначен для механизированного ультразвукового контроля сварных соединений трубопроводов диаметром от Ø114 мм до плоской поверхности. Легкая алюминиевая рейка с подпружиненными держателями ПЭП позволяет надежно закрепить 4 преобразователя ФР или TOFD. Разметка в виде линейки помогает точно зафиксировать преобразователи относительно сварного шва. Гибкая ручка позволяет контролировать как продольные, так и кольцевые сварные соединения. Простая модульная конструкция сканера обеспечивает быструю и легкую настройку.

Отличительной особенностью TWN-19 от TWN-18 являются модифицированные держатели, обеспечивающие поворот преобразователей на 45° относительно оси сканирования. Это дает возможность выявлять поперечные дефекты.

Особенности и преимущества

• Контроль сварных соединений трубопроводов диаметром от Ø114 мм до плоской поверхности
• До 4 преобразователей ФР или TOFD
• Гибкая ручка для контроля как продольных, так и кольцевых сварных соединений
• Поворотные на 45° держатели ПЭП для выявления поперечных дефектов
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
• Разъем кодировщика совместим со всеми дефектоскопами

Технические характеристики

Комплектация

• Гибкая ручка с кабелем 5 м для крепления преобразователей
• Комплект держателей ПЭП – ФР или TOFD
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
