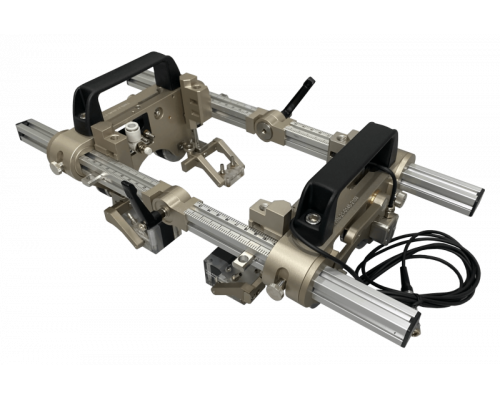

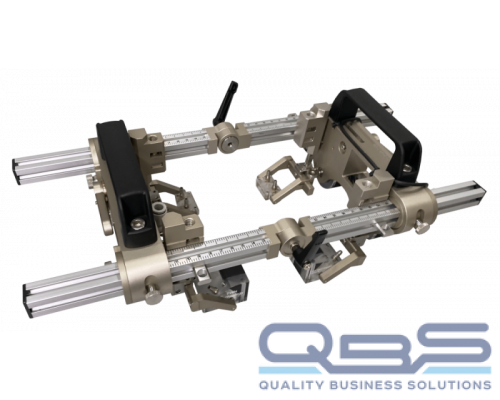

Сканер TWN-20

Ручной сканер TWN-20 разработан для механизированного ультразвукового контроля сварных соединений трубопроводов. TWN-20 включает 4 прямых держателя ПЭП – ФР и TOFD. Благодаря гибкой алюминиевой рейке сканер является универсальным многофункциональным устройством.

Сканер оснащен мощными магнитными колесами, которые надежно фиксируют его на поверхности объекта контроля. Встроенный кодировщик обеспечивает точное позиционирование преобразователей для записи результата.

Особенности и преимущества

• 4 преобразователя ФР или TOFD
• Гибкая алюминиевая рейка для контроля кольцевых и продольных швов
• Контроль вогнутых поверхностей и внутренней стороны трубопроводов
• Мощные магнитные колеса надежно фиксируют сканер на поверхности объекта и не повреждают его
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
• Разъем кодировщика совместим со всеми дефектоскопами
• Кольцевые и продольные швы трубопроводов диаметром от Ø150 мм до плоской поверхности
• Внутренняя сторона трубопроводов и вогнутых поверхностей наружным диаметром от Ø425 мм

Технические характеристики

Комплектация

• Металлическая рама с 2 съемными ручками и кабелем кодировщика, 5 м
• 2 прямые рейки
• 2 гибкие рейки
• 4 прямых держателей ПЭП – ФР и TOFD
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
