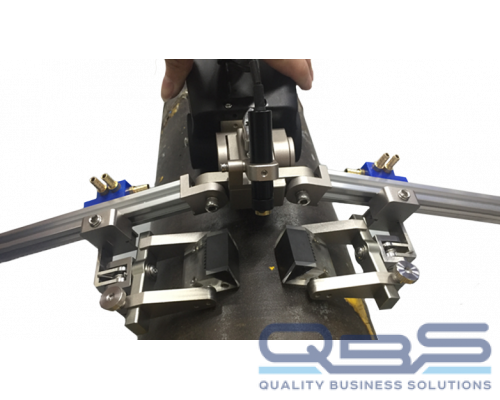

Сканер TWN-07

TWN-07 — ручной сканер для ультразвукового контроля методом TОFD или двумя преобразователями на фазированной решетке. Является модифицированной версией TWN-06 со специальной гибкой рейкой для контроля продольных сварных швов.

Простая и удобная конструкция сканера в виде «мышки» позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля. Подходит для контроля сварных швов труб диаметром от 100 мм до плоских поверхностей.

Особенности и преимущества

• Специализированная рейка позволяет устанавливать два преобразователя ФР или TOFD и регулировать расстояние между ними
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Эргономичный корпус в виде "мышки" позволяет удобно перемещать сканер по объекту контроля
• Четыре магнитных колеса надежно удерживают сканер на поверхности объекта контроля
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
• Разъем кодировщика совместим со всеми дефектоскопами

Технические характеристики

Комплектация

• Основная каретка сканера
• Кодировщик с кабелем, 5 м
• Гибкая металлическая рейка для крепления преобразователей
• Подпружиненные держатели для одной пары преобразователей – ФР или TOFD
• Дополнительное магнитное колесо для крепления рейки
• Лазерный указатель для слежения за сварным швом
• Комплект ирригационных трубок
• Комплект ЗИП
• Комплект инструментов
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
