Твердомер ТКМ-459С – это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

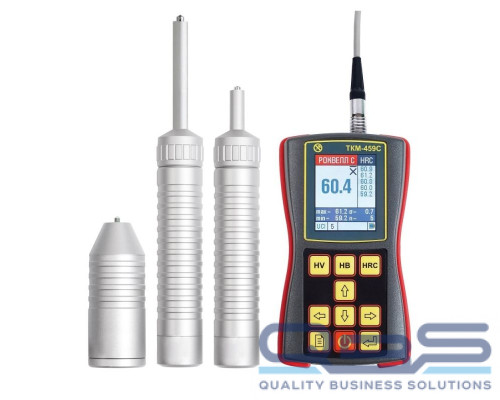

УЗ твердомер ТКМ-459C “Максимум” поставляется в ударопрочном чемодане; в комплектации в числе дополнительных датчиков имеется датчик типа «AL» с удлиненным наконечником (65 мм) для контроля твердости в труднодоступных местах.
ТКМ-459С выполняет контроль твердости:- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля – от 1 мм.
- Контроль в пазах и глухих отверстиях – от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
– дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Технические характеристики
| Параметры | Значения |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 – 450 НВ |
| по Роквеллу С | 20 – 70 HRC |
| по Виккерсу | 240 – 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90…150) НВ | ±10 НВ |
| в диапазоне (150…300) НВ | ±15 НВ |
| в диапазоне (300…450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240…500) HV | ±15 HV |
| в диапазоне (500…800) HV | ±20 HV |
| в диапазоне (800…940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика |
– от 1 мм на плоскости, – от 5 мм в глухом отверстии (пазу) |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Связь с компьютером | USB |
| Питание | Встроенный аккумулятор Li-Po 3,7В 1100 мА/ч |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур | -15 … + 35 °С |
| Наличие драгоценных металлов | Отсутствуют |
| Гарантийный срок эксплуатации | 32 месяца с даты продажи, но не более 36 месяцев с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
Характеристика датчиков твердомера ТКМ-459С
|
Тип датчика/нагрузка |
*Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |
|
«А» |
1 кг/3 мм/Ra 1,6 |
145/26 мм |
Решение основной массы задач контроля. |
|
«H» |
1 кг/2 мм/Ra 0,8 |
145/26 мм |
Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) |
|
«С» |
1 кг/4 мм/Ra 3,2 |
145/26 мм |
Изделия с шероховатостью поверхности до 5 класса. |
|
«К» |
1 кг/3 мм/Ra 1,6 |
76/33 мм |
Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах. |
|
«AL» |
1 кг/3 мм/Ra 1,6 |
190/26 мм |
Контроль твердости в труднодоступных местах; изделия с зубьями, пазами, выемками. |
Комплектация
- Электронный блок твердомера со встроенным аккумулятором - 1 шт.
- Датчик тип «А» (50Н) штатный - 1 шт.
- Датчик тип «Н» (10Н) - 1 шт.
- Датчик тип «С» (100Н) - 1 шт.
- Датчик тип «К» (50Н) - 1 шт.
- Датчик тип «AL» (50Н) с наконечником 65 мм - 1 шт.
- Насадка «U-459» для криволинейных поверхностей - 1 шт.
- Соединительный кабель для датчика - 2 шт.
- Комплект мер твердости МТР (ГОСТ 9031) - 1 шт.
- Смазка притирочная «Циатим-201» - 1 шт.
- Зарядное устройство - 1 шт.
- Руководство по эксплуатации (совмещено с паспортом) - 1 шт.
- ПО на CD-диске - 1 шт.
- USB-кабель для ПК - 1 шт.
- Защитный чехол и манжета для размещения прибора на руке оператора - 1 шт.
- Специализированный кейс для переноски и хранения - 1 шт.
