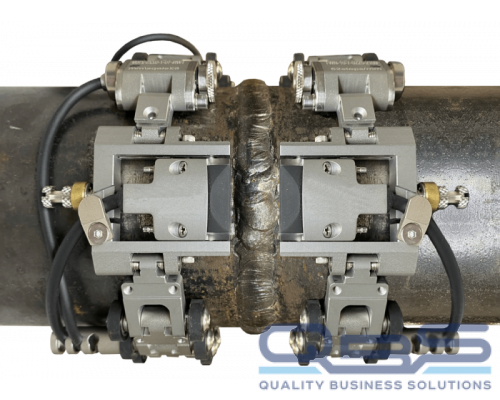

Сканер TWN-11

Сканер TWN-11 специально разработан для контроля фазированными решётками либо TOFD сварных соединений труб малого диаметра. Является модифицированной версией TWN-10 и предназначен для одновременного контроля с двух сторон сварного шва. На сканер может устанавливаться два низкопрофильных преобразователя ФР или пара преобразователей TOFD. Цепная конструкция и преобразователи высотой 12 мм позволяют контролировать трубы диаметром от Ø20 мм до Ø180 мм. Сканер имеет компактный дизайн, что позволяет проводить контроль сварных швов труб (змеевики, смежные конструкции, опоры и т.д.) в ограниченном пространстве и труднодоступных местах. Простая конструкция обеспечивает легкое крепление на объекте контроля без разборки всего сканера, а также быструю смену преобразователей и призм.

Особенности и преимущества

• Низкопрофильная конструкция сканера с высотой 12 мм позволяет проводить контроль в максимально труднодоступных местах
• Двухсторонний контроль сварного шва
• Комплект быстросменных звеньев позволяет надежно закрепить сканер на трубе диаметром от Ø20 мм до Ø180 мм
• Удобный кабель-менеджмент преобразователей и трубок подачи жидкости
• Инструменты и запасные части для кастомизации и ремонта сканера в стандартном комплекте
• Магнитные колеса с полиуретановым слоем обеспечивают надежное крепление к поверхности объекта и не повреждают его
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
• Разъем кодировщика совместим со всеми дефектоскопами

Технические характеристики

Комплектация

• Механизм крепления энкодера и преобразователя с кабелем 2,5 м или 5 м
• Набор звеньев с креплениями для кабелей
• Пара ФР или TOFD преобразователей (опционально). Набор призм, включающий все необходимые диаметры
• Комплект ирригационных трубок
• Комплект ЗИП
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
