Сканер TWN-21

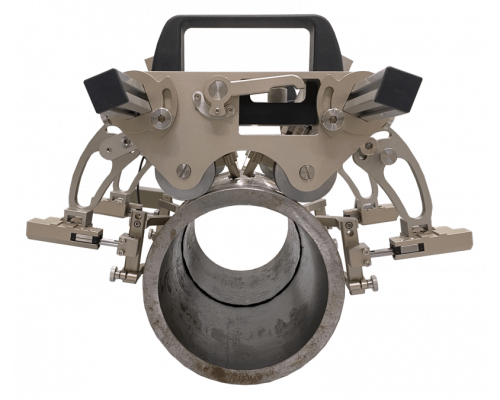

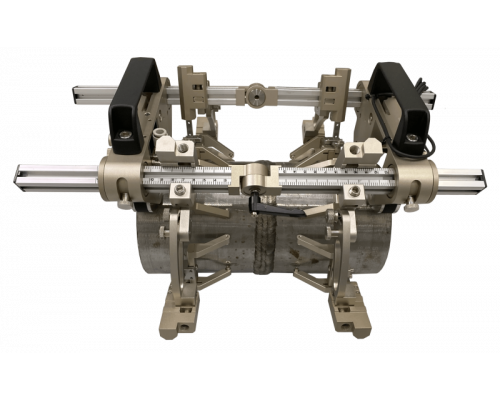

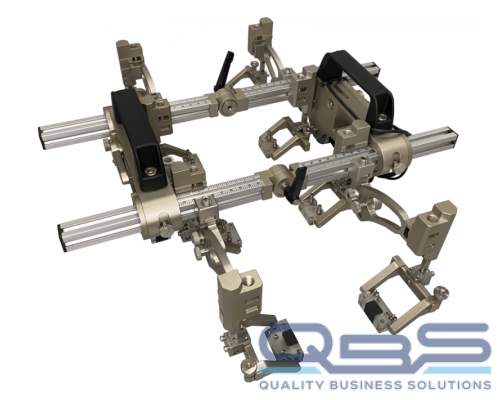

Ручной сканер TWN-21 предназначен для механизированного ультразвукового контроля сварных соединений трубопроводов. Разработан на базе TWN-20 и включает 4 дополнительных поворотных держателей ПЭП. Благодаря гибкой алюминиевой рейке и поворотным держателям сканер является универсальным многофункциональным устройством.

Сканер оснащен мощными магнитными колесами, которые надежно фиксируют его на поверхности объекта контроля. Встроенный кодировщик обеспечивает точное позиционирование преобразователей для записи результата.

Особенности и преимущества

• До 8 преобразователей ФР или TOFD
• Гибкая алюминиевая рейка для контроля кольцевых и продольных швов
• Контроль вогнутых поверхностей и внутренней стороны трубопроводов
• Мощные магнитные колеса надежно фиксируют сканер на поверхности объекта и не повреждают его
• Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
• Разъем кодировщика совместим со всеми дефектоскопами
• Кольцевые и продольные швы трубопроводов диаметром от Ø150 мм до плоской поверхности
• Внутренняя сторона трубопроводов и вогнутых поверхностей наружным диаметром от Ø425 мм

Технические характеристики

Комплектация

• Металлическая рама с 2 съемными ручками и кабелем кодировщика, 5 м
• 2 прямые рейки
• 2 гибкие рейки
• 4 прямых держателей ПЭП – ФР и TOFD
• 4 поворотных держателей ПЭП
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
