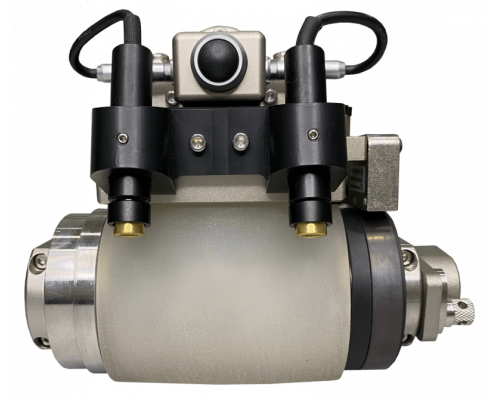

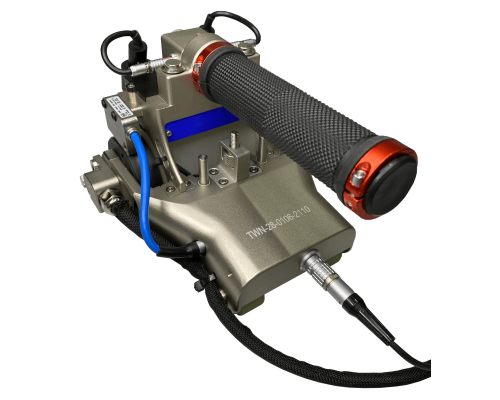

Сканер TWN-28

Сканер TWN-28 — роликовый сканер для получения С-скана, выявления расслоений и пористости в композитных материалах, измерения остаточной толщины стенки алюминиевых панелей и картографирования дефектов. Является доступной заменой 2-осевым сканерам. Требует минимального количества контактной жидкости для достижения надежного акустического контакта даже на неровных и шероховатых поверхностях. Прозрачный материал шины позволяет легко определить качество жидкости на наличие грязи или пузырьков. Два встроенных лазера указывают на границы области сканирования и облегчают точное прямолинейное перемещение.

Для сканера доступно несколько вариантов ФР преобразователей, которые выбираются в зависимости от толщины объекта и свойств материала, из которого он изготовлен (зернистость структуры, уровень акустического затухания и пр.). Например, преобразователи с частотой 5 МГц имеют оптимальную разрешающую способность (порядка 1 мм) в подповерхностной зоне и обеспечивают отсутствие нежелательных эхо-сигналов при вводе ультразвука в объект контроля. Преобразователи с более низкой частотой лучше всего подходят для контроля материалов с высоким уровнем затухания и большой толщиной.

Особенности и преимущества

• Роликовый сканер с преобразователем на фазированной решетке
• Минимальное количество контактной жидкости для надежного акустического контакта
• Достоверный результат даже на неровных поверхностях
• Прозрачная шина
• Лазерные направляющие для точного прямолинейного сканирования
• Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
• Разъем кодировщика совместим со всеми дефектоскопами

Технические характеристики

Комплектация

• Корпус сканера. Встроенная шина, преобразователь на фазированной решетке и кабель 5 м
• Трубки и фитинги для подачи контактной жидкости
• Комплект ЗИП
• Комплект инструментов
• Паспорт
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
