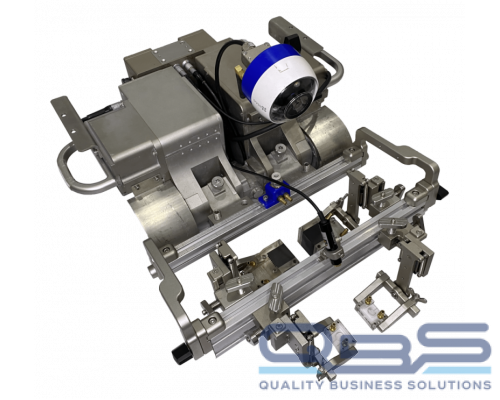

Сканер TWN-24 (сварка)

Самый мощный промышленный сканер для автоматизированного ультразвукового контроля трубопроводов и резервуаров. Доступно две конфигурации:

• Исполнение для контроля сварных соединений преобразователями ФР или TOFD
• Исполнение для растрового картографирования коррозии – TWN-24 (коррозия)

Подходит для трубопроводов и резервуаров диаметром от Ø500 мм в кольцевом направлении, от Ø800 мм в продольном направлении. Оснащен двумя моторизованными осями и пультом управления для дистанционного контроля на расстоянии более 50 м. Беспроводная IP-камера и лазерный указатель отслеживают направление и помогают оператору правильно позиционировать сканер на объекте контроля.

Надежная конструкция обеспечивает устойчивость к воде и грязи (соответствует степени защиты IP65 (опционально IP67) для работы в суровых промышленных условиях.

Особенности

• Автоматизированный ультразвуковой контроль сварных швов
• Контроль трубопроводов и резервуаров диаметром от Ø500 мм в кольцевом направлении, от Ø800 мм в продольном направлении
• До 3 пар преобразователей ФР или TOFD
• Дистанционное управление сканером на расстоянии более 50 м
• Беспроводная IP-камера и лазерный указатель отслеживают направление и помогают оператору правильно позиционировать сканер
• Степень защиты IP65 (опционально IP67) для работы в суровых промышленных условиях

Технические характеристики

Комплектация

• 2-осевой моторизованный привод со встроенным кодировщиком
• Металлическая рейка для держателей ПЭП – ФР и TOFD
• Держатели ПЭП со сменными зажимами
• Беспроводная IP-камера
• Лазерный указатель
• Вычислительный блок с монитором
• Пульт управления
• Система автоматической подачи жидкости с трубками и фитингами
• Комплект ЗИП
• Комплект инструментов
• Паспорт и руководство пользователя
• Транспортировочный кейс
