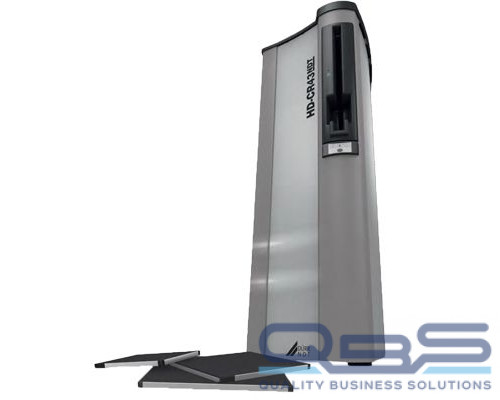

Автоматический сканер запоминающих пластин HD-CR 43 NDT

HD-CR 43 NDT предназначен для роботизированного оперирования многоразовыми запоминающими пластинами. Базовое пространственное разрешение — 40 мкм. Размер лазерного пятна — 12,5 мкм. Регулировка разрешения сканирования в диапазоне: от 12,5 до 200 мкм.

Работа с кассетами

Кроме жестких кассет с ЗП сканер HD-CR 43 NDT может считывать пластины, которые при экспонировании находятся в гибких кассетах, и поэтому могут быть использованы при контроле объектов сложной формы. Перед считыванием эти ЗП извлекаются из гибких кассет и загружаются в специальные кассеты-адаптеры, а затем считываются бесконтактным способом.

Предусмотрена настройка 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.

Пластины находятся в кассетах, которые в рабочем состоянии всегда закрыты. Ресурс – 25 тысяч рабочих циклов. После 25-и тыс. циклов сканер выдает предупреждающее сообщение. После 27-и тысяч циклов кассеты надо заменить, чтобы исключить поломки или искажения результатов контроля.

Модуль стирания

Модуль стирания встроен в сканер DUERR HD-CR 43 NDT. Сразу после считывания скрытого изображения
с пластины, стирающее устройство удаляет остаточное изображение. Таким образом, считывание и стирание происходит за один проход пластины. После этого пластина вновь готова к использованию.

Особенности

• пластины подаются на сканирование в вертикально расположенной кассете;
• чувствительность контроля, соответствует или превышает 1-й класс по ГОСТ 7512-82 и 1-ю категорию по ПНАЭ Г-7-010-89;
• контроль изделий с большим перепадом толщин;
• внутри сканера поддерживается избыточное давление воздуха для предотвращения попадания пыли.

Технические характеристики
