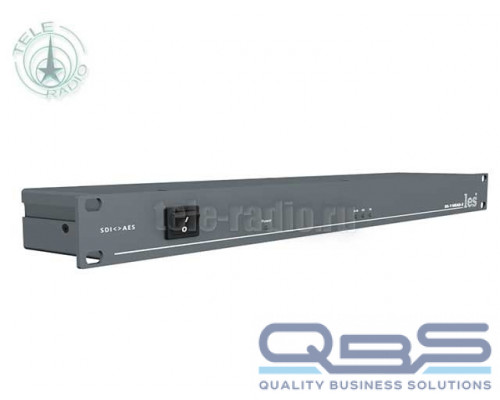

Les DS-11HDAD-X

Де-эмбеддер Les DS-11HDAD-X

DS-11HDAD-X - предназначен для выделения любой пары звукового сигнала из входного 3G/HD/SD-SDI, например для последующей обработки на внешних аудиопроцессорах, и эмбеддирования в этот же видеосигнал сигнала с аудиовхода, например после обработки.

Выбор аудиоканалов для де-эмбеддирование и каналов в которые будет эмбеддирован звук, выставляется на задней панели при помощи DIP-переключателя.

Вывод и ввод звука осуществляется в формате AES/EBU через XLR разъёмы с сопротивлением 110 Ом.

Входной видеосигнал подаётся без изменения на два выхода.

Технические характеристики

• Формат входного видеосигнала 3G/HD/SD-SDI
• Входные/выходные разъёмы видео BNC
• Формат выходного звукового сигнала AES/EBU, симметричный 110Ом
• Количество выходов AES/EBU 1
• Выходной разъём аудио 3-pin XLR male
• Частота оцифровки выходного аудиосигнала 48 кГц
• Разрядность данных выходного аудиосигнала <= 24 бит (зависит от разрядности исходных данных)
• Количество входов AES/EBU 1
• Входной разъём аудио 3-pin XLR female
• Формат входного звукового сигнала AES/EBU, симметричный 110Ом
• Частота оцифровки входного аудиосигнала 44.1-192 кГц
• Разрядность данных входного аудиосигнала 16-24 бита
• Напряжение питания 100 - 240 В
• Количество блоков питания 1
• Потребляемая мощность <= 10 Вт
• Тип входного разъёма IEC 60320 C14
• Диапазон рабочих температур +5 … +40 °С
• Габаритные размеры (Ш х В х Г) 483 х 44 х 83 мм
• Вес 1,6 кг
