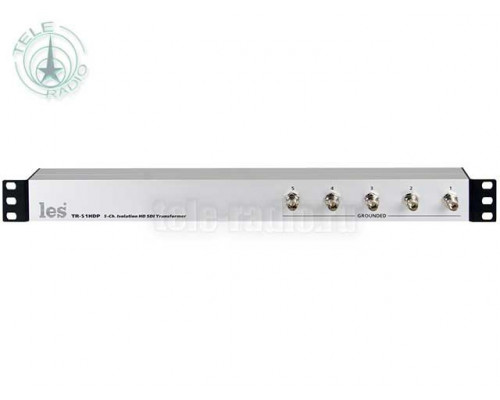

Les TR-51HDP 5 канальный блок изолирующих трансформаторов для HD/SD-SDI видеосигналов
5-ти канальный блок изолирующих трансформаторов (трансформаторных развязок) предназначен для разрыва цепей земли в трактах цифровых последовательных видео сигналов HD/SD-SDI.

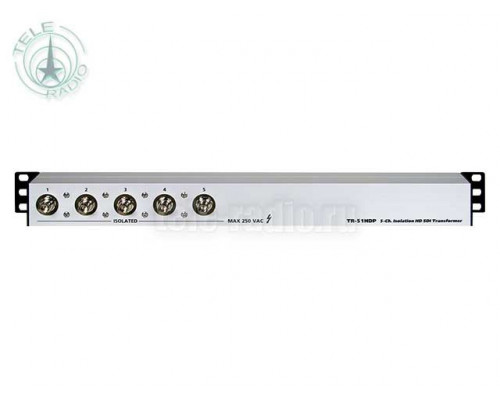

TR-51HDP имеет 5 независимых, идентичных, взаимно изолированных, пассивных, двунаправленных и симметричных трансформаторов. Входные и выходные разъемы типа BNC расположены с разных сторон корпуса («на проход»).
Применение изолирующего трансформатора необходимо в случае соединения различных аппаратных с неопределенной ситуацией с землями, когда разница напряжений между сигнальными землями значительна или непредсказуема и их непосредственное соединение либо невозможно, либо опасно из-за риска появления значительных токов.
Разрыв земляных цепей может быть особенно необходим в телевизионных комплексах, использующих как цифровые, так и аналоговые сигналы. В этом случае применение трансформатора SDI не улучшает параметры цифрового тракта, но позволяет избежать земляных помех, опасных для аналоговых сигналов комплекса.

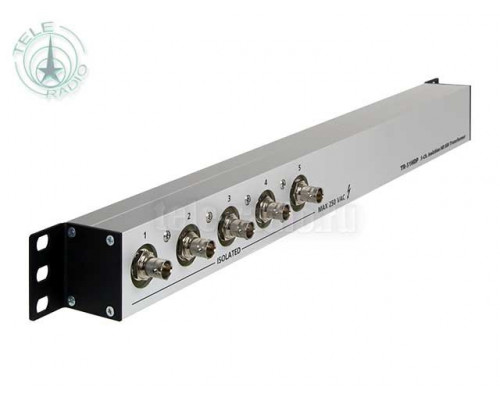

Блок изолирующих трансформаторов выполнен в виде одного модуля высотой 1U с креплением в стойку 19".
| Видео вход | |
|---|---|
| Количество входов | 5 |
| Тип разъемов | BNC |
| Тип входа | трансформаторный |
| Видео выход | |
| Количество выходов | 5 |
| Тип разъёмов | BNC |
| Тип выхода | трансформаторный |
| Общие характеристики | |
| Стандарт пропускаемых видео сигналов | SMPTE 259M, SMPTE 292M |
| Время нарастания/спада, не более, (пс) | 120 |
| Предельное напряжение между землями по переменной составляющей 50 Гц, (В) | 250 |
| Предельное напряжение между землями по постоянной составляющей, (В) | 300 |
| Вносимое затухание на частоте 135 МГц, (дБ) | < 0,3 |
| Вносимое затухание на частоте 750 МГц, (дБ) | < 2 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | - 35...+ 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 38 |
| Вес, (кг) | 0,785 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 12,5 |
| Объём, (м³) | 0,0035 |
| Вес брутто, (кг) | 0.99 |
