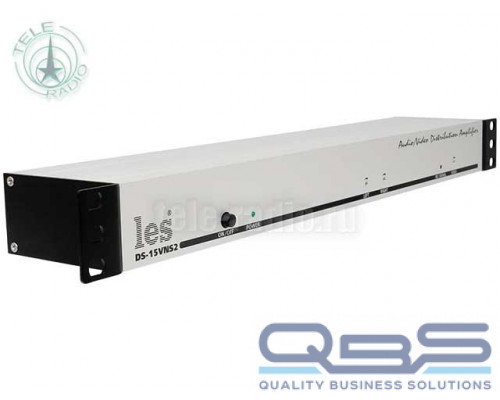

Усилитель-распределитель Les DS-15VNS2
Усилитель-распределитель композитных видео и симметричных звуковых сигналов DS-15VNS2 предназначен для работы в составе монтажных и эфирных телевизионных студий. Он позволяет передавать композитный видеосигнал и стерео аудио сигнал (с преобразованием из несимметричного в симметричный) от одного источника к пяти приемникам.
Наличие на передней панели усилителя регуляторов коэффициента передачи“под шлиц” для каждого входа (видео, аудио левый/правый) позволяет установить требуемый коэффициент передачи в зависимости от типа источника сигнала.
Эффективное фоноподавление по входам позволяет использовать усилитель-распределитель для работы в условиях сильных синфазных помех. Однако, это требует обязательного заземления источника сигнала и самого усилителя-распределителя.
Регулятор усиления видеосигнала оснащен цепями кабельной коррекции, что позволяет устранить влияние входного кабеля длиной до 100 м. Коррекция рассчитана для коаксиального кабеля диаметром 7-8 мм (например, РК75-4-12, Canare LV-61C, и подобных).

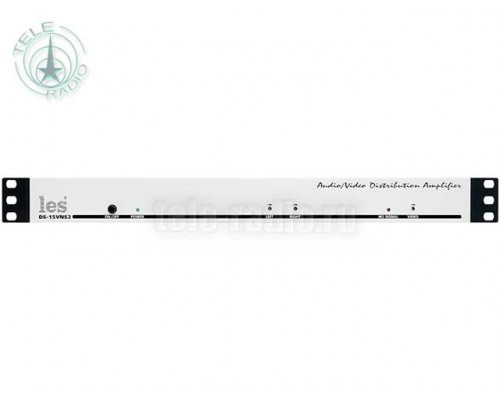

На передней панели прибора расположен индикатор отсутствия видеосигнала (красный светодиод), который загорается при отсутствии или существенном занижении амплитуды входного видеосигнала.
Некоторые параметры усилителя-распределителя могут быть изменены с помощью перемычек, расположенных на плате прибора(см. Дополнительные настройки).

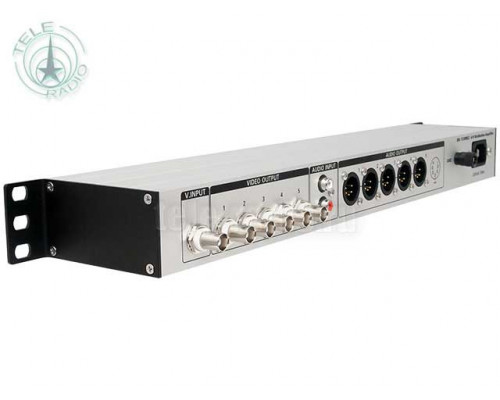

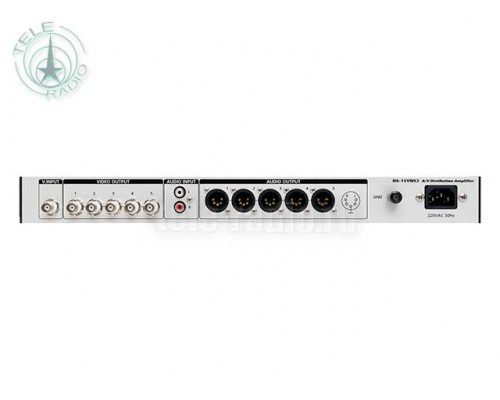

Коммутационные разъемы для подключения источника/приемников видеосигнала - типа BNC, аудио сигнала - типа RCA («тюльпан», по входам) и XLR-5 (вилка, по выходам).
Боковые уголки крепления позволяют установить усилитель-распределитель в приборной стойке или на консоли шириной19 дюймов.
| Общие | |
|---|---|
| Количество входов / выходов | 1 / 5 |
| Максимально допустимая импульсная (до 5 мс) перегрузка по всем входам/выходам | ± 100 В |
| Тракт видео | |
| Формат сигналов | композитный |
| Вид тракта | открытый/закрытый |
| Тип входа | дифференциальный / с общей землей |
| Входное сопротивление для синфазных сигналов | 510 Ом/ 0 Ом |
| Входное сопротивление для дифференциальных сигналов | 75 Ом |
| Номинальный размах входных сигналов | 1.0 В (p-p) |
| Максимальный размах входных сигналов | ±2.0 В |
| Максимально допустимый уровень входного синфазного сигнала при номинальном уровне входных сигналов | ±6 В |
| Коэффициент подавления синфазного сигнала на частоте 50 Гц (фоноподавление), не хуже | -70 дБ |
| Диапазон регулировки коэффициента передачи по входу | 1 .. 1.1 |
| Неравномерность АЧХ в диапазоне рабочих частот, не более | ±0.1 дБ |
| Полоса пропускания по уровню -3 дБ, не менее | 30 МГц |
| Постоянное смещение на выходе (на нагрузке 75 Ом), не более | ± 6 мВ |
| Тип разъемов | BNC |
| Тракт звука | |
| Формат сигналов вход/выход | несимметричный / симметричный |
| Тип входа/выхода | беcтрансформаторный |
| Входное сопротивление | 20 кОм |
| Выходное сопротивление, не более | 60 Ом |
| Номинальный уровень входного сигнала | - 6 dBu / 0.388 В |
| Максимальный уровень выходного сигнала на нагрузке 600 Ом | +22 dBu / 9,757 В |
| Постоянная составляющая на выходе, не более | 50 мВ |
| Полоса пропускания по уровню -3 дБ, не менее | 100 кГц |
| Диапазон регулировки коэффициента передачи по входу | - 6 дБ ..+ 6 дБ |
| Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже | ± 0.1 дБ |
| Коэффициент нелинейных искажений, не более | 0.007 % |
| Взвешенный уровень собственных шумов, приведенных ко входу, не более | - 95 dBu |
| Тип разъемов | RCA / XLR-5 |
| Электрические | |
| Напряжение питания, (В) | 100 - 250 (50 - 440 Гц) |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Количество блоков питания | 1 |
| Входной разъём электропитания | IEC 60320 C14 |
| Физические | |
| Диапазон рабочих температур, (°С) | + 5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 86 |
| Вес, (кг) | 1,5 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (мм) | 510 х 55 х 253 |
| Вес, (кг) | 1,9 |
| Объём, (м³) | 0,007 |
