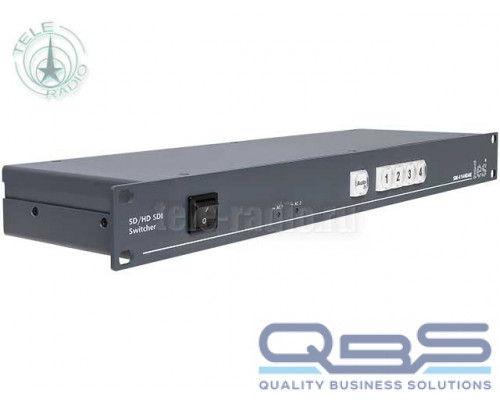

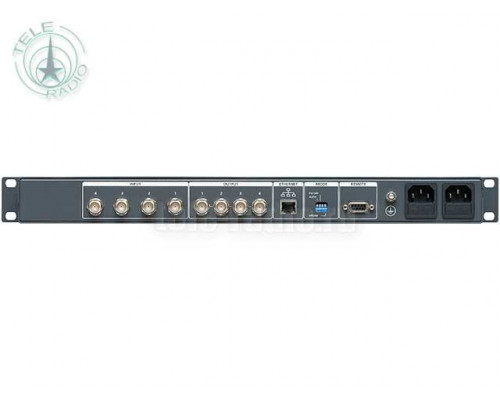

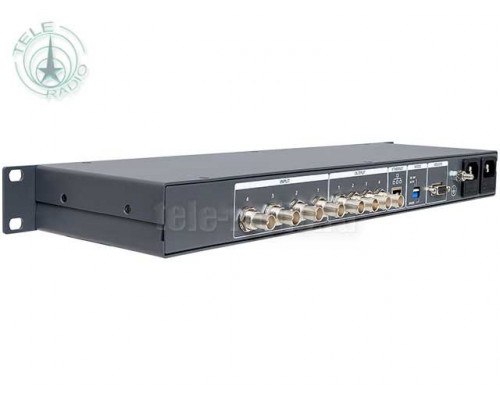

Коммутатор Les SW-414HDAE
Коммутатор для HD/SD-SDI и DVB-ASI TS сигналов позволяет подавать один из 4-х входных сигналов на выход устройства.
Каждый вход коммутатора имеет автоматический кабельный корректор и reclocking (восстановление тактовой частоты, выполняющий полную регенерация формы сигнала).
По выходу установлен разветвитель 1 в 4, который позволяет подать сигнал четырем независимым потребителям.
SW-414HDAE имеет релейный обход, при пропадании электропитания сигнал с 1-го входа будет подключен к 1-у выходу.

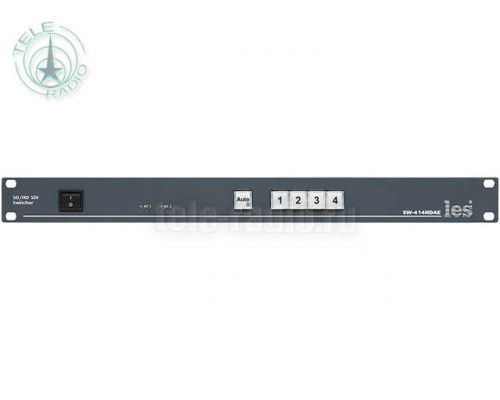

Управление коммутатором осуществляется локально, клавишами с передней панели и удалённо по сети Ethernet или сигналами GPI.
Устройство имеет 2 блока питания.
| Общие характеристики | |
|---|---|
| Количество входов | 4 |
| Количество выходов | 1, с разветвлением на 4 |
| Стандарт коммутируемых сигналов | HD/SD-SDI, DVB-ASI |
| Тип разъемов | BNC |
| Тракт видео | |
| Вид тракта | цифровой с коррекцией и восстановлением несущей |
| Входное / выходное сопротивление, (Ом) | 75 |
| Предельно допустимое напряжение на входах, (В) | 5 |
| Максимальная длина корректируемого кабеля типа Belden 8281 для сигнала HD-SDI, (м) | 150 |
| Номинальный размах выходных сигналов, (В) | 0.8 |
| Скорость входного / выходного потока, (Мбит./сек) | от 270 до 1485 |
| Длительность фронта выходного сигнала (SD / HD), (пс) | ≤ 800 / 250 |
| Джиттер выходного сигнала при минимальной длине кабеля (SD / HD), (пс) | ≤ 100 / 40 |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов / выходов | 4 / 4 |
| Разъём | DB9 female |
| Тип входных сигналов | импульс, уровень |
| Тип выходных сигналов | уровень (открытый коллектор) |
| Управление | |
| По сети Ethernet | web-интерфейс |
| От стороннего оборудования | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 8 |
| Количество блоков питания | 2 |
| Тип входного разъёма у блоков питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,3 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 2,9 |
