Les DS-15HD-10

Усилитель-распределитель Les DS-15HD-10

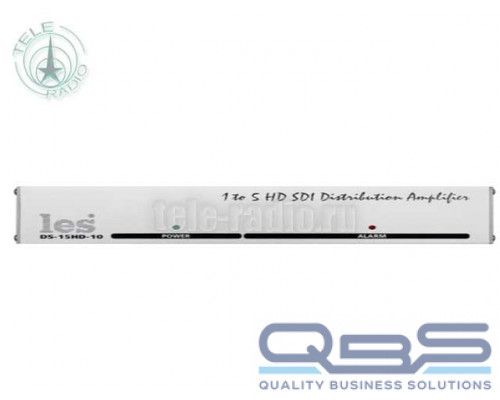

DS-15HD-10 - усилитель-распределитель 1 в 5 HD/SD-SDI сигналов. Reclocking, корпус 10".

Основные особенности:

• Усилитель-распределитель DS-15HD-10 предназначен для передачи сигнала HD/SD-SDI от одного источника к пяти потребителям с минимальными искажениями.
• Усилитель-распределитель обеспечивает коррекцию входного кабеля и восстановление несущей входного сигнала (см. Характеристики).
• При отсутствии входного сигнала загорается светодиод ALARM на передней панели.
• Коммутационные разъемы для подключения источника и приемников сигналов- типа BNC.
• При необходимости усилитель-распределитель может быть укомплектован боковыми уголками крепления для установки его в приборную стойку шириной 10 или 19 дюймов (см. закладку "Варианты исполнения").

Технические характеристики

Количество входов/выходов 1/5
Напряжение питания 100..250 В / 50…400 Гц
Габаритные размеры (Ш х В х Г, без учета разъемов и
крепежных элементов) 212 х44 х86 мм
Диапазон рабочих температур 5..40 °С
Потребляемая мощность, не более
10 Вт
Максимально допустимая перегрузка (длит. импульса
до10 мс) по всем входам/выходам 6 В
Тракт видео

Тип входа с общей землей
Входное сопротивление 75 Ом ± 0.7 Ом
Размах входного сигнала
0.08…1.1 В
Скорость входного потока 270 .. 1485 Мбит/сек
Номинальный размах входного сигнала 800 мВ
Максимальная длина входного корректируемого кабеля типа Canare L-4CFB
- для сигналов SD SDI
- для сигналов HD SDI

315 м
120 м
Тип выходов несимметричные, неинвертирующие, с общей землей
Выходное сопротивление 75 Ом ± 0.7 Ом
Максимальный размах выходного сигнала 800 мВ
Допустимый входной джиттер 0.8 UI
Выходной джиттер (при минимальной длине кабеля), не более 0.05 UI
Тип разъемов BNC
