Les SW-212HDS
Устройство управления SW-212HDS предназначено для выделения звука из потока цифрового видеосигнала 3G/HD/SD-SDI и выдачи его на два аналоговых аудио выхода.

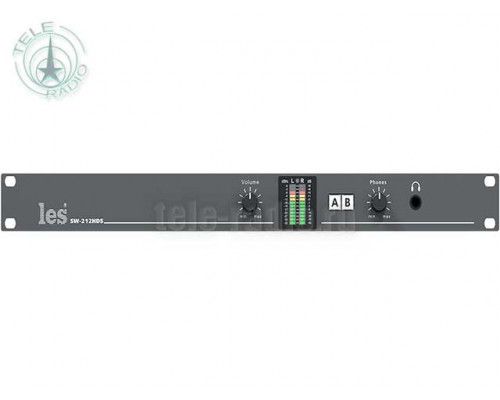

Аналоговые симметричные выходы «AUDIO OUTPUT LR» и выход «PHONES» предназначены для оперативного контроля выбранного звукового сигнала. Расположенные на передней панели регуляторы «VOLUME» и «PHONES» управляют уровнем сигнала на соответствующем выходе.
Устройство имеет два SDI входа «А» и «В», выбор входа производится кнопками с лицевой панели.

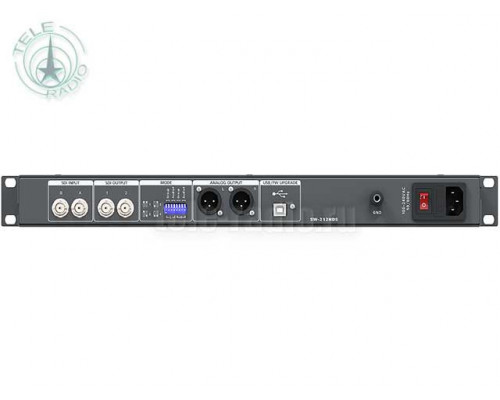

Из подаваемого на выход SDI потока, содержащего до 4-х групп по 4-е звуковых канала, выбираются любые 2 аудиосигнала, преобразуются в аналоговый и подаются на выходы «AUDIO OUTPUT LR» и «PHONES». Соответствие номеров сигналов в группах с выходными «L» и «R» – произвольное, назначается 8-ми контактным DIP-переключателем на задней панели или дистанционно по USB кабелю от ПК (собственное ПО). Программное обеспечение можно загрузить со страницы "Файлы".

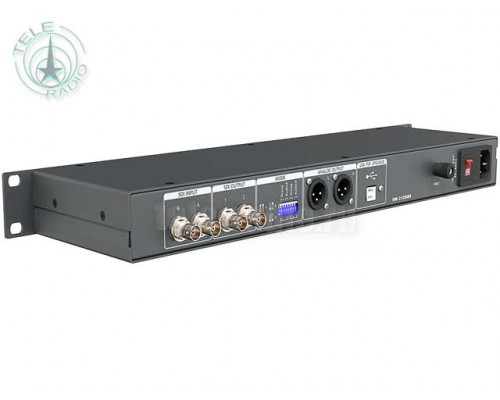

Прибор выполнен в компактном и прочном корпусе высотой 1U и глубиной 123 мм. Питание осуществляется от сети переменного тока 100-240 В, 50-60 Гц.
| Общие характеристики | |
|---|---|
| Стандарт обрабатываемых сигналов | 3G/HD/SD-SDI |
| Количество единовременно обрабатываемых сигналов SDI | 1 |
| Количество обрабатываемых аудиоканалов в сигнале SDI | 16 |
| Тракт видео | |
| Количество входов SDI | 2 |
| Количество выходов SDI | 2 |
| Тип входов SDI | несимметричные, с общей землёй |
| Скорость входного / выходного потока, (Мбит/сек) | 270 - 2970 |
| Входное / выходное сопротивление, (Ом) | 75 |
| Тракт звука | |
| Количество выходов | 2 |
| Тип выходов | аналоговый, симметричный |
| Выходное сопротивление, (Ом) | 50 |
| Номинальный уровень выходного сигнала, соответствующий номинальному входному уровню -12 dBfs, (дБм) | 0 (0,775 В) |
| Максимальный уровень выходного сигнала, (дБм) | +20 (7,75 В) |
| Диапазон регулировки коэффициента передачи по выходу, (регуляторами «Adj» на задней панели устройства), (дБ) | -6 … +12 |
| Диапазон регулировки громкости, (дБ) | -60 … +6 |
| Диапазон регулировки баланса, (дБ) | -60 … +6 |
| Уровень собственных шумов в рабочей полосе частот (20 Гц - 20 кГц), не более, (дБм) | - 79 |
| Суммарный коэффициент гармоник + шум, (%) | 0,02 |
| Тип выходных разъемов | 3-pin XLR-male |
| Выход на наушники | |
| Количество выходов | 1 |
| Тип разъёмов | TRS 6,3 мм (Jack 1/4") |
| Выходное сопротивление, (Ом) | 50 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 8 |
| Количество блоков питания | 1 |
| Тип разъёма | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 1,7 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,5 |
| Объём, (м³) | 0,0072 |
| Вес брутто, (кг) | 2.0 |
