Де-эмбеддер DS-115HDSM предназначен для выделения каналов звука из потока цифрового видеосигнала 3G/HD/SD-SDI и выдачи через четыре цифровых выхода в формате AES/EBU и один аналоговый стерео.

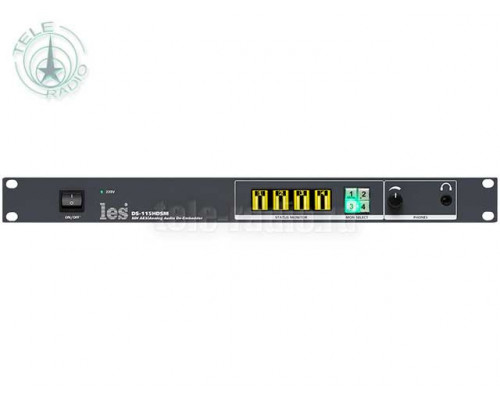

На каждый AES выход назначаются любые два аудиосигнала из 16 входящих в SDI поток. Назначение производится локально из меню или из окна программы управления на ПК. Аналоговый стерео симметричный выход и выход под наушники предназначены для оперативного звукового контроля. C помощью кнопок на передней панели или из программы управления производится выбор выхода AES который будет подан на аналоговые выходы.
Уровни выбранных звуковых сигналов можно контролировать как по OLED – индикатору на передней панели, так и удалено – на видеомониторе через выход «MONITOR». Для отображения возможны два варианта шкалы – цифровая с «0 dBfs» вверху (шкала линейная, шаг 1 дБ, диапазон от -55 до 0 dBfs), и аналоговая с «0 дБ» в верхней четверти шкалы (шкала линейная, шаг 1 дБ, диапазон от -45 до +10 dBr). Для цифровой шкалы можно выставить референсный уровень (например -18dBfs) и уровень «Headroom».
| Общие характеристики | |
|---|---|
| Формат входного сигнала | 3G/HD/SD-SDI |
| Входные разъемы | BNC |
| Формат выходного звукового сигнала | AES3, аналоговый симметричный |
| Количество выходов AES3 | 4 |
| Количество выходов аналогового звука | 2 |
| Выходные разъемы | 3-pin XLR male |
| Частота оцифровки, (кГц) | 48 |
| Разрядность данных, (бит) | ≤ 24 (зависит от разрядности исходных данных) |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Количество блоков питания | 1 |
| Потребляемая мощность | ≤ 10 Вт |
| Тип входного разъёма | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 … +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,2 |
