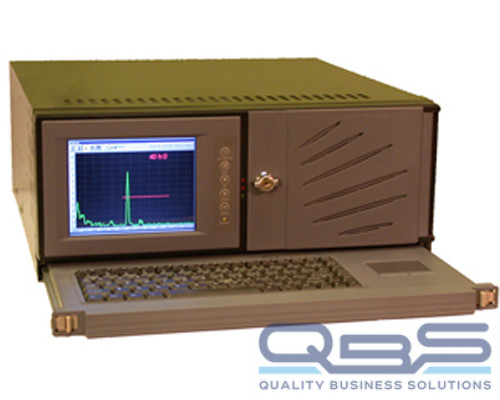

Ультразвуковой дефектоскоп ИНТРОТЕСТ-2 — это прибор, предназначенный для использования в сфере проведения неразрушающих испытаний для контроля сварных швов, позволяющий обнаружить и измерить местонахождение дефектов, выявить трещины при УЗ-контроле. Используется как для работы вручную, так для автоматизированных проверок.
Особенности устройства
Универсальный многоканальный дефектоскоп имеет электронный блок, который по сути является промышленным компьютером со специальными платами для управления сигналов. Имеется импульсный генератор, усилитель электроимпульсов, преобразователь и устройства, позволяющие синхронизировать и обрабатывать полученные данные на базе микропроцессора.
С помощью прибора можно реализовать следующие методы УЗ-проверки:
- импульсный;
- зеркально-теневой;
- теневой.
Дополнительные функции
- Измерение толщины предмета проверки.
- Возможность сохранения в памяти устройства данных об используемых настройках и сведений об обнаруженных дефектах.
Дефектоскоп ИНТРОТЕСТ-2 может поставляться в следующих вариантах: в качестве электронного блока со встроенными монитором и клавиатурой или в таком же варианте, но с возможностью подключения этих внешних устройств.
Компания «Инновационные технологии» предлагает вам купить ультразвуковой дефектоскоп ИНТРОТЕСТ-2 по выгодной цене с доставкой по всей России.
Технические характеристики
|
Характеристика |
Интротест-2.1 |
Интротест-2.2 |
Интротест-2.3 |
|---|---|---|---|
|
Диапазон частот, МГц |
0,7 - 14 |
0,6 - 18 |
0,8 - 30 |
|
Диапазон контроля, мм |
4800 |
4800 |
4800 |
|
Скорость ультразвуковой волны, м/с |
500 - 10000 |
500 - 10000 |
500 - 10000 |
|
Количество каналов |
1 - 64 |
1 - 64 |
1 - 64 |
|
Генератор: |
|||
|
Амплитуда зондирующего импульса, В |
125; 300 |
150; 250 |
50 - 300 |
|
Длительность зондирующего импульса, мкс |
≤350 |
80 - 480 |
50 - 200 |
|
Максимальная частота следования зондирующих импульсов, кГц |
1 |
4 |
20 |
|
Усилитель: |
|||
|
Максимальная чувствительность, мкВ |
100 |
60 |
40 |
|
Входное сопротивление, Ом |
50; 300 |
50; 300 |
50 |
|
Регулировка усиления, дБ: |
|||
|
диапазон |
100 |
100 |
100 |
|
шаг регулировки |
0,1 |
0,1 |
0,1 |
|
Задержка нуля, мкс |
0 - 800 |
0 - 800 |
0 - 200 |
|
Задержка развертки, мкс |
0 - 800 |
0 - 800 |
0 - 200 |
|
Дискретность при измерении расстояний, мм: |
|||
|
в режиме дефектоскопа |
0,1 |
0,1 |
0,1 |
|
в режиме толщиномера |
0,001 |
0,001 |
0,001 |
|
Погрешность глубиномера, мм: |
|||
|
в режиме дефектоскопа |
±(0,5 + 0,01×x) |
±(0,5 + 0,01×x) |
±(0,5 + 0,01×x) |
|
в режиме толщиномера |
±(0,002 + 0,005×x) |
±(0,002 + 0,005×x) |
±(0,002 + 0,005×x) |
|
Представление сигналов на дисплее |
В детектированном виде В высокочастотном виде |
||
|
Способы измерения амплитуды сигнала |
Относительно начала отсчета в дБ Превышение над уровнем строба в дБ |
||
|
Типы разверток |
А, В, С - сканы |
||
|
Автоматическая сигнализация дефектов |
Два независимых строба Световая и звуковая сигнализация |
||
|
Временная регулировка чувствительности: |
|||
|
Диапазон |
24 |
80 |
80 |
|
Длительность зоны ВРЧ, мкс |
0,2 - 800 |
0,2 - 800 |
0,2 - 200 |
|
Количество точек кривой ВРЧ |
20 |
20 |
20 |
|
Характеристики цифрового глубиномера: |
|||
|
Способы измерения |
По пику; по фронту; по переходу через «0» |
||
|
Измеряемые величины |
Координаты X, Y; толщина; интервал между двумя сигналами |
||
|
Режим стоп-кадр |
Заморозка А-скана |
||
|
Память |
Непрерывная запись в процессе сканирования А, В, С-сканов с параметрами сигнала в стробе; сохранение настроек дефектоскопа и параметров ПЭП |
||
|
Режим толщиномера: |
|||
|
Диапазон толщин, мм |
0,2 - 2400 |
0,2 - 2400 |
0,2 - 2400 |
|
Погрешность толщиномера, мм |
±(0,005 + 0,005×L) |
±(0,005 + 0,005×L) |
±(0,005 + 0,005×L) |
|
Характеристики дисплея |
Варианты исполнения: Встроенный LCD-дисплей 6"; Стандартный SVGA-дисплей; Сенсорная панель. |
||
|
Представляемая информация |
Информация о текущих и сохраненных настройках Просмотр сохраненных результатов контроля |
||
|
Возможности коммуникации |
Ethernet; 16 дискретных входов/выходов |
||
|
Питание |
220В, 50Гц |
220В, 50Гц |
220В, 50Гц |
|
Температурные пределы эксплуатации дефектоскопа |
5…40 С |
5…40 С |
5…40 С |
|
Массо-габаритные характеристики |
В зависимости от исполнения |
||
|
Комплектация |
В зависимости от исполнения |
||
|
Гарантия |
Гарантия 12 месяцев |
||
