Name: Ультразвуковой дефектоскоп Альфаскан 7 заказать по выгодной цене в QBS
Brand: TWN Технолоджи
Availability: InStock

Ультразвуковой дефектоскоп Альфаскан 7 купить QBS.ru

Модель:

Производитель:

TWN Технолоджи

Наличие:

7 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

Альфаскан 7

Показывать гарантию

Нет

Все характеристики

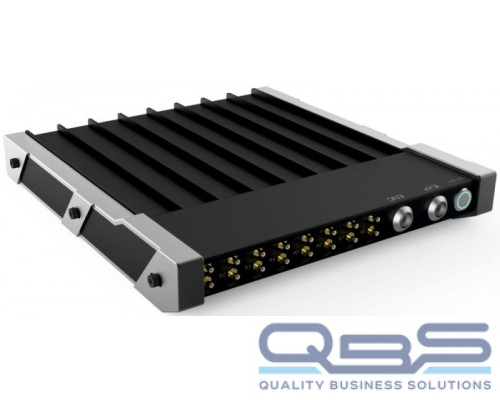

Портативное устройство Альфаскан 7 состоит из центрального блока с мощным электронным и программным обеспечением, предназначенного для моделирования, сбора и обработки данных с ультразвуковых датчиков. ПО позволяет передавать обработанную информацию на удалённый персональный или переносной компьютер с помощью Wi-Fi или Ethernet соединения.

Дефектоскоп разработан в первую очередь для автоматизированного ультразвукового контроля продольных и кольцевых швов, картографирования коррозии и контроля расслоений основного металла. Реализует одновременную работу методов ФР, TFM / FMC, TOFD, UT. Проводит ультразвуковой контроль с отображением и записью всех сканов, в том числе 3D визуализацию дефектов. ПО осуществляет полноценный анализ полученных результатов, автоматическое распознавание дефектных участков и формирование отчета.

Дефектоскоп специально разработан для эксплуатации в экстремальных условиях и оснащен алюминиевым корпусом со степенью защиты IP65. Способен работать в диапазоне температур от -40 °С до +60 °С.

Особенности и преимущества

Поддержка TFM / FMC
Режим отображения данных: A / B / S / C / 3D
Возможность расширить аппаратное и программное обеспечение по требованию заказчика для индивидуальных задач
Возможность применения для всех видов автоматизированных комплексов для ультразвукового контроля с применением ФР преобразователей
Подключение к внешним устройствам по Wi-Fi или по кабелю
Использование уже имеющихся на предприятии компьютерного оборудования и ПО для просмотра изображения
Мощное электронное и программное обеспечение для моделирования, обработки изображений и анализа данных
Моделирование процесса контроля с учетом реальных параметров объекта в реальном времени (поддержка функции импорта моделей из AutoCAD)

Технические характеристики

Диапазон воспроизведения амплитуды зондирующих импульсов при нагрузке 50±1 Ом, В:	от 50 до 400 от 50 до 100 от 50 до 200
Пределы допускаемой относительной погрешности амплитуды зондирующих импульсов на нагрузке 50±1 Ом, %	±10
Диапазон воспроизведения длительности зондирующих импульсов, мкс:	от 0,03 до 0,5 от 0,03 до 1
Пределы допускаемой абсолютной погрешности установки длительности зондирующих импульсов, мкс	±(0,0005 Т*+0,01)
Диапазон воспроизведения частоты следования зондирующих импульсов, Гц:	от 100 до 1000 от 100 до 20000 от 100 до 10000 от 100 до 25000
Пределы допускаемой относительной погрешности установки частоты следования зондирующих импульсов, %	±20
Диапазон регулировки усиления приёмника, дБ	от 0 до 120 от 0 до 100
Пределы допускаемой абсолютной погрешности регулировки усиления приёмника, дБ: - в диапазоне от 0 до 60 дБ включ. - в диапазоне св. 60 дБ до наибольшего предела измерений	±1 ±2
Диапазон измерений глубины залегания дефекта при использовании прямых ПЭП (по стали), мм	от 0,5 до 15000

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта при использовании прямых ПЭП (по стали), мм	±(0,01Н**+0,05)
Диапазон измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным ПЭП), мм	от 0,5 до 15000
Пределы допускаемой абсолютной погрешности измерений расстояния от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования (с наклонным преобразователем на стандартном образце СО-2 из комплекта КОУ-2), мм	±(0,01+0,05 Х***)
Т* - измеренное значение длительности импульсов, мкс; Н - измеренное значение глубины залегания дефекта, мм; X* - измеренное значение расстояний от передней грани преобразователя (призмы) до проекции дефекта на поверхность сканирования, мм.
