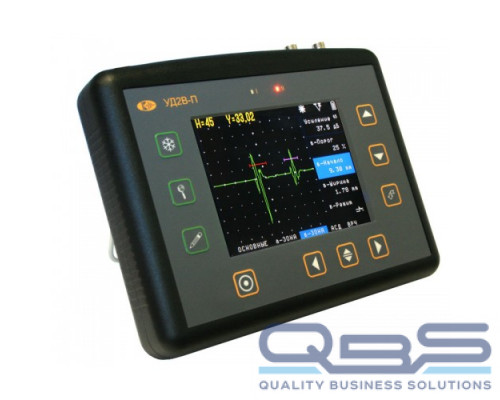

Ультразвуковой дефектоскоп УД2В-П46 — это современный прибор, применяемый в сфере неразрушающего метода проведения испытаний для контроля сварных швов, обнаружения недостатков предметов и оценки состояния материалов с применением УЗ-волн. Данная модель имеет важные преимущества в сравнении со своей предыдущей версией: появился высококонтрастный широкоугольный TFT-дисплей, устойчивый к низким температурным режимам, добавлена мощность к генератору, встроен USB.
Основные возможности
- Единовременное измерение диапазона и координат месторасположения max сигнала.
- Единовременно может измерять расстояние по лучам и координатам выявленного недостатка при определенном угле ввода преобразователя.
- Имеется режим, позволяющий записывать огибающий max сигнала в периметре зоны проведения проверки.
- Обширный объем внутренней памяти позволяет сохранять настройки и итоги выполненных проверок УЗ-контроля.
- Поддерживает одновременное разных протоколов проверок на ПК с функцией создания шаблонов протоколов различных видов.
Создание протоколов
Устройство оснащено удобной функцией создания протокола результатов проведенных испытаний. Он включает в себя сигнал, цифры итогов проведённых измерений, параметров работы дефектоскопа, а также дату, время и ФИО ответственного лица, проводимого проверку (такие данные можно настроить вручную). Показатели проверок могут быть доступны для просмотра как на экране прибора, так и через ПО на ПК.
Специальное ПО позволяет полностью автоматизировать процесс обработки итогов испытаний, подразделяя их по различным группам протоколов. Дополнительно можно создавать необходимые шаблоны документов протоколов, которые в дальнейшем можно распечатывать зависимости от необходимых параметров.
Основные особенности
- Прибор оснащен цветным и особо контрастным широкоугольным TFT-экраном с разрешением 320х240. Позволяет отлично просматривать итоги проверок даже при ярком солнечном освещении. Для удобства отображения параметров можно выбрать наиболее оптимальную из трех цветовых схем.
- Имеется встроенный мощнейший генератор импульсов.
- Позволяет определять диапазон дефектов по отношению к кривой АРК.
- Функция огибающей max сигнала.
Дефектоскоп УД2В-П46 сочетает в себе удобство и простоту пользования, а также достаточно надежен в работе.
Компания «Инновационные технологии» предлагает вам купить ультразвуковой дефектоскоп УД2В-П46 по выгодной цене с доставкой по всей России.
Технические характеристики
| Развертка |
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от -0,5 мкс до 994.5 мкс |
| Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импеданс | 50 ом / 600 Ом |
| Зондирующий импульс |
радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
| Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
| Усилитель |
широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра |
| Согласование с ПЭП сторонних производителей |
7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) |
построениепо 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
| Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Отсечка |
компенсированная, 0 - 80% высоты экрана |
| Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Режимы работы АСД |
дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
| Измерение амплитуды |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала |
| Дисплей |
цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
| А-сигнал | 80 mm x 70 мм; 220 x 200 точек |
| Память |
100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля |
| Интерфейс | USB |
| Разъемы преобразователей |
2 СР50 / BNC |
| Аккумуляторы | 4 NiMh размер "D" |
| Время работы |
до 12 часов от стандартных аккумуляторов "D" 10А/ч; |
| Питание | внешний блок питания 220 В AC |
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм |
| Вес |
1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) |
Комплектация
- Электронный блок дефектоскопа УД2В-П46
- Блок питания 220В/9В
- Кабели СР50-Лемо (2 шт.)
- Преобразователи (4 шт.)
- Кабель RS232 для подключения к ПК
- Программное обеспечение для ПК
- Комплект документации
- Кейс для переноски
