Термо-электрический дефектоскоп-толщиномер ТЭС-364М

Термо-электрический дефектоскоп-толщиномер ТЭС-364М применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.

Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов.

Назначение ТЭС-364М:

– контроль толщины гальванических и химических проводящих покрытий,– контроль толщины упрочненных слоев (алитирование и др.) на лопатках турбин,– рассортировка и определение марки материала,– определение степени раскисления закалочных ванн.

Принцип работы дефектоскопа-толщиномера

Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.

ТЭДС зависит от металлофизического состояния контролируемого участка:

• химического состава (марка материала),
• структуры (термической обработки),
• глубины упрочненных слоев,
• толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.

Функциональная связь между ТЭДС и контролируемым технологическим параметром (далее ТП) устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.

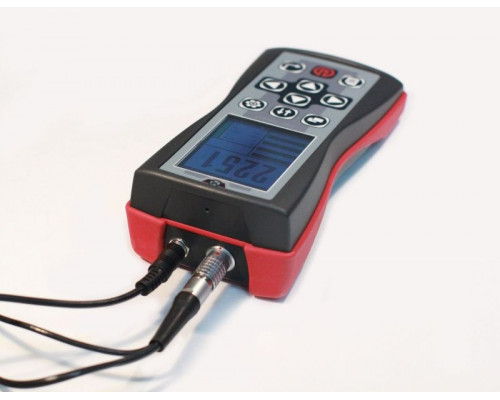

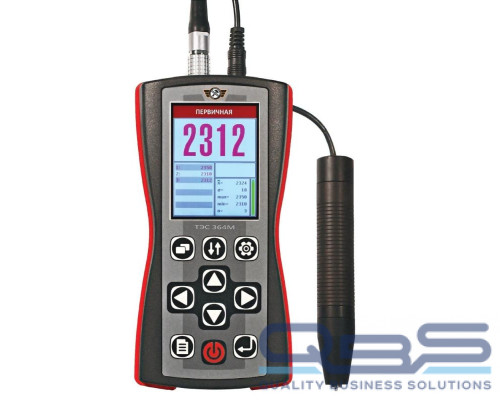

Конструкция ТЭС-364М

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.

Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.

Конструкция датчика:

1. корпус,
2. “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
3. “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
4. кабель для подключения к электронному блоку.

По заказу потребителя в комплект поставки могут входить дополнительные датчики.

Технические характеристики

Диапазон контроля толщины покрытий и упрочняющих слоев изделий зависит от материала и определяется при создании характеристики для конкретной задачи	от 0 до 50 мкм
Пределы допускаемой абсолютной погрешности определяются при калибровке по образцам из материала контролируемого изделия	± (1 мкм+0,1H), где Н – измеренное значение толщины, мкм
Номинальная температура наконечника преобразователя	100°С (стабилизированная относительно температуры окружающей среды)
Минимальный размер контролируемого участка	0,5 х 0,5 мм
Время подготовки к работе	не более 3 мин.
Подсветка дисплея	настраиваемая
Количество запоминаемых характеристик	100
Количество запоминаемых соответствий ТЭДС – марка материала	100
Питание прибора
От сети переменного тока напряжением 220 В, частотой 50 Гц	через сетевой блок питания типа AC-220-N-13,5-1600 (13,5 В; 1,6 А)
От выносного аккумулятора	опционально
Габаритные размеры электронного блока	165 х 85 х 50 мм
Масса электронного блока	0,3 кг
Масса датчиков	0,2 кг
Рабочие условия эксплуатации прибора
Температура воздуха	от -15 до +35°С
Относительная влажность	30 – 80 %
Атмосферное давление	84 – 106,7 кПа
Гарантия	12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска

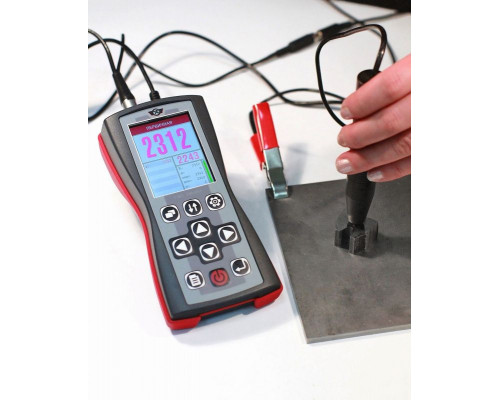

Способы проведения замеров ТЭС-364М:

• Однократный замер в определенной точке контролируемого объекта;
• Непрерывные замеры при сканировании поверхности изделия.

При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что дает более высокую стабильность показаний по сравнению с непрерывным режимом.

При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.

Режимы работы дефектоскопа-толщиномера

Режимы	Назначение	Тип замеров
“Измерительный”	Результаты контроля представляются непосредственно в единицах ТП	однократные
“Диаграмма”	Результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТП	непрерывные
“Развертка”	Результаты представляются в виде развертки (скана) значений ТП по поверхности изделия	непрерывные
“Определение марки”	Осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибор	однократные/непрерывные
“Проверка работоспособности прибора”	Применяется перед проведением измерений	однократные

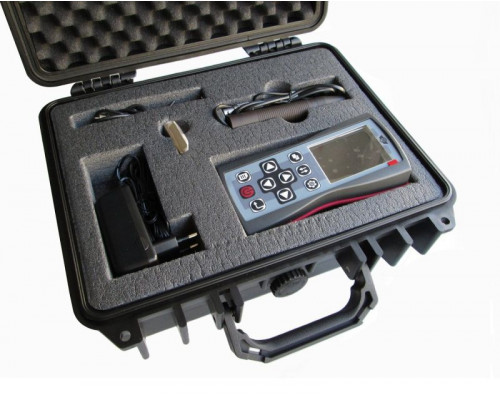

Комплектация

Составляющие комплекта	Количество
Электронный блок дефектоскопа-толщиномера	1 шт.
Датчик дефектоскопа	1 шт.
Сетевой адаптер	1 шт.
Кабель для подключения к ПК	1 шт.
Образцы для контроля работоспособности	2 шт.
Руководство по эксплуатации (совмещено с паспортом)	1 шт.
Свидетельство о калибровке/поверке	1 шт.

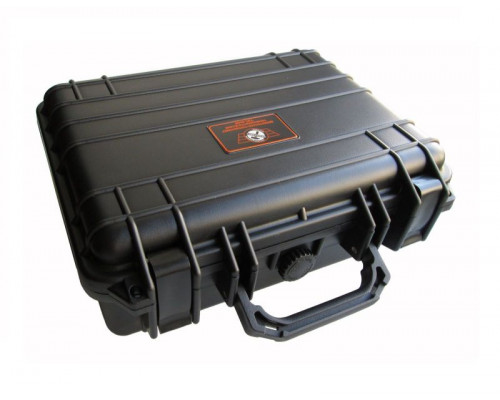

Специализированный кейс для переноски и хранения	1 шт.

Дополнительные принадлежности:

• Выносной аккумулятор,
• Дополнительные датчики с различными характеристиками.
