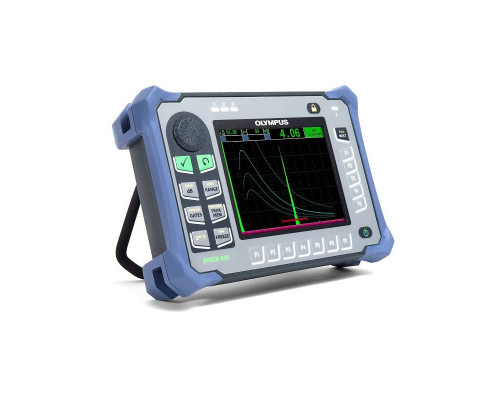

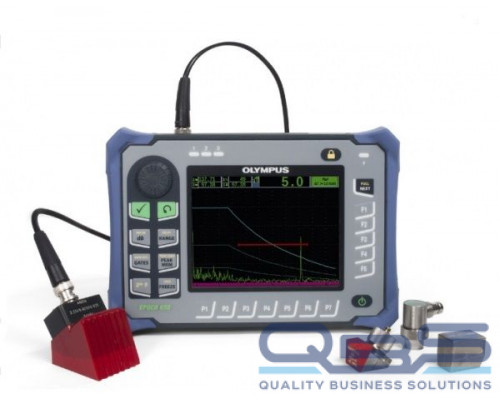

Ультразвуковой дефектоскоп EPOCH 650

Ультразвуковой дефектоскоп EPOCH 650 отвечает требованиям EN126681 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты создания отчетов и регистрации файлов позволяют собирать высококачественные данные. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры помогают решать любые задачи.

Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями стандартного портативного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

Предназначен для работы в любых производственных условиях

EPOCH 650 подходит для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.

Основные характеристики:

• Конструкция прибора соответствует требованиям EN126681;
• Настраиваемый генератор прямоугольных импульсов PerfectSquare™;
• Полноэкранный режим A-скан;
• Цифровой приемник с широким динамическим диапазоном;
• 30 цифровых фильтров для улучшенного отношения сигнал/шум;
• ЧЗИ (2 кГц) для обеспечения быстрого сканирования;
• Настройка параметров с помощью ручки регулятора или панели навигации;
• Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете;
• Время работы батареи: 15+ часов;
• Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы;
• Различные форматы отчетов;
• Карта памяти MicroSD на 2 ГБ для хранения и передачи данных;
• Программный модуль для коррозионного мониторинга с кодированным Bсканом;
• Скоростной USB-порт для обмена данными с ПК;
• Выходы сигнализации и VGA;
• Аналоговый выход (опция);

Простота эксплуатации и надежность работы

Конструкция EPOCH 650 разработана для обеспечения высокой надежности измерений и простоты эксплуатации.

Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.

Интуитивно понятный пользовательский интерфейс

Пользовательский интерфейс EPOCH 650 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа EPOCH 600. Имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля, таким как настройка усиления и положения строба, фиксация А-скана с результатами измерений и сохранение файлов. Пользовательский интерфейс EPOCH 650 доступен на нескольких языках и понятен специалисту любого уровня подготовки.

Яркий полноформатный VGA-экран

Дефектоскоп EPOCH 650 оснащен полноформатным VGA-дисплеем с разрешением 640 × 480 пикселей. Горизонтальная конфигурация оптимизирует размер А-скана на экране, улучшает читаемость информации. Трансфлективный VGA-дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки. Полноэкранный режим обеспечивает широкий формат А-скана из всех дефектоскопов серии EPOCH.

Удобная навигация

Для удовлетворения пожеланий пользователей дефектоскоп EPOCH 650 доступен в двух конфигурациях: с ручкой регулятора и панелью навигации.

Ручка регулятора

В EPOCH 650 ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), используется для настройки значений параметров с разным шагом. Пользователь может заблокировать ручку регулятора во избежание случайного изменения значений параметров во время контроля. Данная конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация отвечает требованиям IP66.

Панель навигации

EPOCH 650 является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а влево и вправо – для более точной настройки. Панель навигации имеет дополнительные клавиши с часто используемыми функциями, такими как регулировка усиления и сохранение в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.

Оптимизированный доступ ко всем функциям EPOCH 650 имеет отличные ультразвуковые характеристики. Цифровая архитектура дефектоскопа выполнена на основе более ранних моделей EPOCH 600 и EPOCH 1000 и обеспечивает гибкость и эффективность генерации/приема импульсов в соответствии с требованиями контроля качества.

Дефектоскоп EPOCH 650 включает следующие функции:

• Настраиваемый генератор прямоугольных импульсов PerfectSquare™;
• Цифровой приемник с широким динамическим диапазоном;
• 30 наборов 100%-х цифровых фильтров;
• Автоматическая или ручная настройка ЧЗИ в диапазоне от 10 до 2000 Гц;
• Напряжение генератора от 100 до 400 В;
• Дискретность по амплитуде ± 0,25 %;
• Пять настраиваемых окон с результатами измерений EPOCH 650 — режим "эхо-эхо" и отслеживание строба.

Стандартные программные функции

Динамические кривые DAC/ВРЧ: вычисляют амплитуду сигнала в процентах или дБ по отношению к кривой DAC (коррекция амплитуды эхосигнала в зависимости от расстояния до отражателя) или амплитуде опорного эхосигнала, использующегося при настройке ВРЧ. Варианты исполнения DAC включают стандартные, ASME, ASME 3, JIS, а также пользовательские кривые. Сюда также включены некоторые важные функции: динамически регулируемые кривые DAC, переключение между режимами отображения DAC и ВРЧ, пользовательские кривые DAC для подачи предупреждающих сигналов и 2080 % отображения DAC.

DGS/AVG (АРД-диаграммы): Данный способ определения размера дефекта предусматривает анализ эхосигнала с использованием АРД-диаграмм, соответствующих конкретному типу преобразователя и материала. АРД-диаграмма показывает отношение между амплитудой сигнала, размером дефекта и расстоянием от преобразователя.

AWS D1.1 и D1.5: Отображает динамический рейтинг отражателей для контроля сварных швов по нормам AWS. Повышает эффективность контроля за счет отсутствия необходимости производить расчеты вручную.

Технические характеристики

Основные характеристики прибора:

• Широкоформатный трансфлективный VGA-дисплей с отличным качеством изображения при любых условиях освещенности;
• Резиновые накладки на всех четырех углах амортизируют удары и предотвращают появление царапин;
• Четыре крепления для нагрудного ремня;
• Не требующий использования специальных инструментов доступ к аккумулятору и боковому отсеку с разъемами;
• Регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°;
• Герметизированная боковая дверца, закрывающая разъем USB и слот для карты памяти;
• Стандартный литий-ионный аккумулятор;
• Легкость и эргономичность конструкции делает прибор удобным для переноски и простым в использовании.

Программные опции:

• EP650-TEMPLATE (Q1400002):Хранение шаблонов;
• EP650-API5UE (Q1400003): Определение размеров дефекта API 5UE;
• EP650-AVERAGE (Q1400004):Усреднение А-сканов;
• EP650-IG (Q1400005):Интерфейсный строб;
• EP650-BEA (Q1400006): Аттенюатор донных эхосигналов (BEA);
• EP650-CORRSN (Q1400001): Модуль для коррозионного мониторинга (включает кодированный B-скан).

Комплектация

• Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора;
• Зарядное устройство/адаптер (100, 115, 230 В, 50–60 Гц);
• Литий-ионный аккумулятор;
• Кейс для транспортировки;
• Кабель USB;
• Инструкция по началу работы;
• Полное руководство пользователя (на CD-диске).
