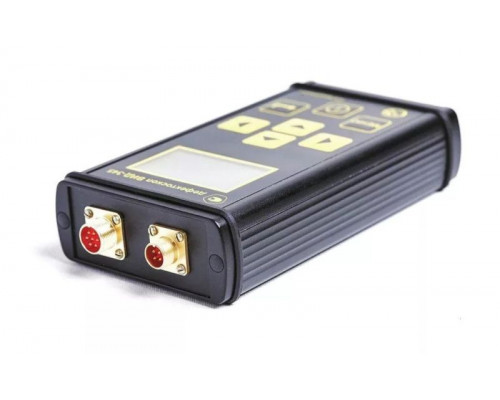

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.

ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.

В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.

Объекты, контролируемые ВИД-345:

– трубы, трубопроводы,
– нефте- и газопроводы,
– сосуды, сосуды давления,
– объекты энергетического производства,
– детали конструкций, машин и механизмов.

Дефектоскоп ВИД-345 внесен в Гос. реестр средств измерений РФ. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества работы прибора

Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
Оперативная корректировка режимов работы.
Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
Световая, звуковая (в комплекте наушники) сигнализация при обнаружении дефекта.

Особенности конструкции дефектоскопа

Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
Интуитивно понятный интерфейс.
Клавиатура подходит для работы в перчатках.
Предусмотрено оснащение дополнительными сменными датчиками.

Технические характеристики

Параметры	Значения
Минимальная глубина выявляемой трещины	0,2 мм
Минимальное раскрытие трещины	0,05 мм
Минимальная длина выявляемой трещины	5 мм
Минимальный диаметр объекта контроля	100 мм
Диапазон определения глубины трещины	0,2 – 2 мм
Диапазон оценки глубины дефекта	0,2 – 5 мм
Погрешность определения глубины трещины	±(0,2 h + 0,15), где h – глубина дефекта
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения	0 – 10 мм
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения	10 %
Максимальная толщина изоляции, позволяющая производить определение глубины трещины	4 мм
Размеры электронного блока дефектоскопа	160 х 85 х 35 мм
Размеры штатного датчика “N-345”	25 х 25 х 60 мм
Вес электронного блока дефектоскопа	не более 500 г
Материал корпуса электронного блока	металл
Материал датчика	~ корпус – металл, ~ контактная поверхность – высокопрочная керамика, стойкая к истиранию
Питание прибора	автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
Непрерывное время работы от аккумуляторов	до 10 ч.
Контроль разряда аккумуляторов	есть
Диапазон рабочих температур	-15 … +35 °С
Гарантийный срок эксплуатации	12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.

Прибор работает:

по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
по влажной, грязной поверхности,
по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.

Режимы работы ВИД-345

Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия	Применяется при толщине изоляц. покрытия до 4 мм.
Режим поиска стресс-коррозионных трещин	Применяется при толщине изоляц. покрытия до 10 мм.

Комплектация

Составляющие комплекта	Базовый комплект	Комплект ГТУ
Электронный блок дефектоскопа со встроенным аккумулятором	+	+
Стандартный датчик «N-345»	1 шт.	2 шт.
Кабель для подключения датчика к прибору	1 шт.	2 шт.
Контрольный образец с имитацией трещины «КМ-345»	+	+
Паспорт контрольного образца КМ-345.00.00.00	+	+
Контрольный образец изоляционного покрытия толщиной 2 мм	+	+
Аккумуляторы Ni-MH 1,2 В; не менее 2000 мА·ч (комплект из 2 шт.)	–	1 шт.
Зарядное устройство	+	+
Наушники с переходником	+	+
Руководство по эксплуатации (совмещено с паспортом)	+	+
Свидетельство о поверке	+	+
Защитный чехол и манжета для закрепления прибора на руке оператора	+	+
Специализированный кейс для транспортировки и хранения	+	+
