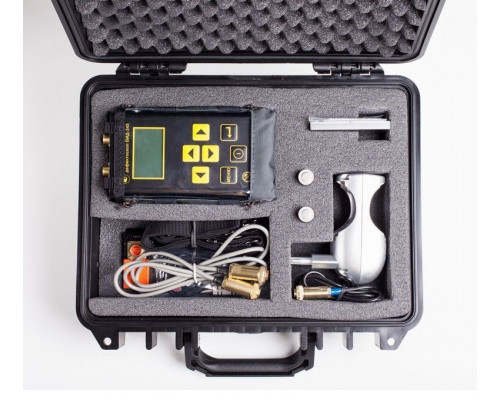

Стандартный датчик N-345 к дефектоскопу ВИД-345 предназначен для выявления и определения глубины трещин, в т.ч. стресс-коррозионных, в металлических ферромагнитных конструкциях.
Поиск и оценка повреждений могут быть выполнены под слоем коррозии и/или защитного покрытия.
Одновременно с этим проходит измерение толщины имеющегося слоя коррозии и/или защитного покрытия.
Дефектоскоп ВИД-345 комбинирует магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Принцип работы датчика
Под действием переменного магнитного поля, формируемого датчиком “N-345”, в контролируемой области изделия возбуждаются вихревые токи. Вихревые токи в районе трещины формируют магнитные поля рассеяния, которые регистрируются датчиком.
Одновременно с помощью переменного магнитного поля определяется расстояние от датчика до контролируемой металлической поверхности. Регистрация указанных параметров позволяет измерять толщину защитного покрытия или глубину коррозионного повреждения, а также выявлять и определять глубину трещины независимо от величины толщины защитного покрытия или глубины коррозионного повреждения.
Объекты контроля:
– трубы, трубопроводы,
– нефте- и газопроводы,
– сосуды, сосуды давления,
– объекты энергетического производства,
– детали конструкций, машин и механизмов.
ВНИМАНИЕ! При заказе только датчика прибор должен направляться на дооснащение и юстировку.
Технические характеристики
Особенности конструкции стандартного датчика “N-345”
Датчик имеет прочный металлический корпус. Поверхность, контактирующая с контролируемым объектом, выполнена из высокопрочной керамики, что обеспечивает стойкость к истиранию.На корпусе датчика расположены элементы возбуждения и приема магнитного поля:
– красный светодиодный индикатор сигнализирует о наличии трещины;
– желтый светодиодный индикатор сигнализирует об изменении толщины защитного слоя или выявлении коррозионного повреждения.
Для подключения датчика к электронному блоку дефектоскопа используется соединительный кабель.
ВНИМАНИЕ! При заказе только датчика прибор должен направляться на дооснащение и юстировку.
Технические параметры
| Минимальная глубина выявляемой трещины | 0,2-0,5 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Диапазон определения глубины трещины | 0,3 – 5 мм |
| Погрешность определения глубины трещины | 0,2 мм + 0,1h (где h – глубина) |
| Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения | 0 – 6 мм |
| Погрешность определения толщины защитного покрытия илиглубины коррозионного повреждения | 10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 10 мм |
| Диапазон рабочих температур | -15 … + 40 °С |
| Размеры электронного блока дефектоскопа | 150 х 80 х 35 мм |
| Размеры штатного датчика “N-345” | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Питание прибора | автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов | до 10 ч |
| Контроль разряда аккумуляторов | есть |
| Гарантийный срок обслуживания | 12 месяцев с момента продажи |

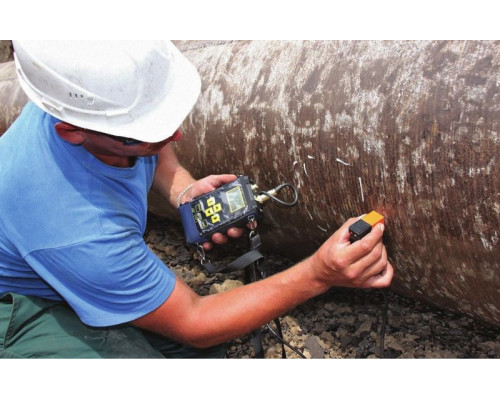

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных или полевых условиях.
Стандартный датчик “N-345” позволяет проводить измерения:
- на грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- на влажной, грязной поверхности,
- на поверхностях с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы дефектоскопа ВИД-345
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | применяется при толщине изоляционного покрытия от 0 до 4 мм |
| Режим поиска стресс-коррозионных трещин | применяется при толщине изоляционного покрытия до 10 мм |
Технические характеристики
Габариты и вес
