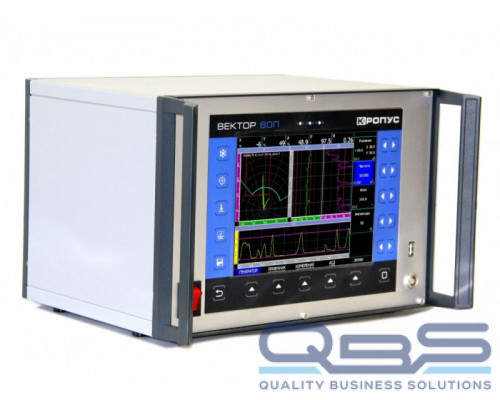

Дефектоскоп Вектор-60П

Вихретоковый дефектоскоп Вектор-60П — это промышленный прибор, используемый в сфере неразрушающего контроля, который служит, чтобы автоматизировать процесс производственного контроля.

Назначение

Устройство применяется для проверки состояния объектов и устройств в сферах металлургии, машиностроения и других отраслях промышленности.

Одним из главных его преимуществ является высокая скорость, что обеспечивается множеством встроенных функций. С прибором можно использовать различные преобразователи давления, которые работают на частотах от 10 Гц до 20 МГц.

Основные особенности дефектоскопа

• Главные типы диагностики: коробка и сегмент. Возможна настройка АСД по нескольким видам.
• Разнообразные варианты графического отображения на встроенном дисплее.
• Доступность выбора отображаемого графического элемента для наилучшего преобразования сигнала.
• Отображение статуса входящего сигнала механизма в окошке итога проведенного испытания.
• Наличие режима автоматической записи показаний в режиме реального времени.

Вихретоковый дефектоскоп Вектор-60П дополнительно имеет совокупность различных функций, которые позволяют ему синхронизироваться с другими устройствами измерения.

Компания «Инновационные технологии» предлагает вам купить вихретоковый дефектоскоп Вектор-60П по выгодной цене с доставкой по всей России.

Технические характеристики

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

стандартный, синхрорежим

Вид графика

XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT

След сигнала

0-30 сек, с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный

Экран

цветной TFT 800х600 с регулируемой яркостью.

Интерфейс

USB, Ethernet

Дискретный ввод-вывод

6 дискретных входов, 4 дискретных выхода, 2 выхода АСД

Параметры входных сигналов автоматики

оптопара, 24 В, 10 мА

Параметры выходных сигналов автоматики

твердотельное реле, максимум 60 В, 300 мА

Разъемы преобразователей

1 x Lemo 10pin

Внешнее питание

220В, 50Гц

Диапазон рабочих температур

от 5º C до +50° C

Размер (Д x В x Ш)

355 мм x 300 мм x 288 мм

Масса

не более 5 кг
