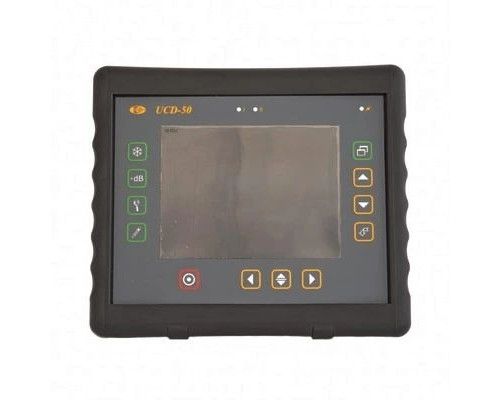

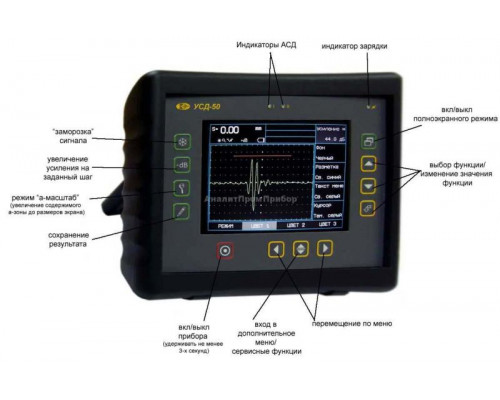

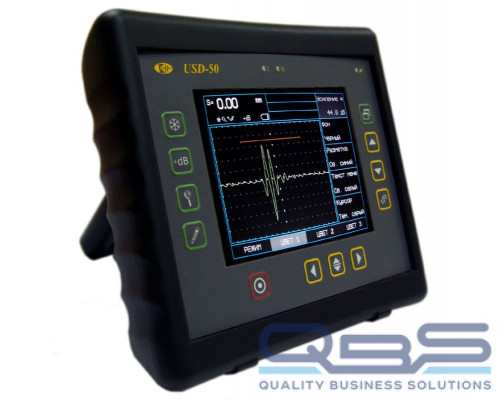

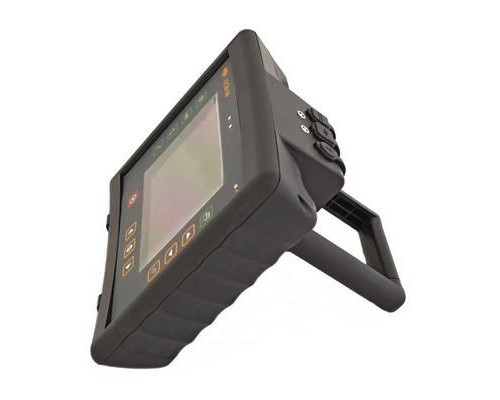

Дефектоскоп УСД-50

Развертка

мин.: 0 - 4мкс, макс.: 0 - 1000 мкс, регулируемая с шагом 1 мкс

Задержка

от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс

Максимальная длина контролируемого материала

до 3000 мм (эхо-режим)

Диапазон скоростей

1000 - 9999 м/с

Задержка в призме

0 - 100 мкс, с шагом 0,01 мкс

Демпфирование

25 ом / 50 ом / 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительность от 50 до 500 нс, с шагом 16 нс

Демпфер зондирующего импульса

регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов

Частота повторений ЗИ

до 800Гц (в зависимости от установленных параметров)/ 40 Гц

Усилитель

широкополосный 0.4-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Дополнительная клавиша +dB

программируемая 0-40дБ, с шагом 0,5дБ

Временная регулировка чувствительности (ВРЧ)

диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей

Кривая амплитуда-расстояние (АРК)

построение по 10 точкам, регулируемая по высоте, две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)

Функция АРД

-

Детектирование

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая сигнализация дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Измерение амплитуды

в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

480 x 300 точек в стандартном режиме, 640х480 в полноэкранном режиме

Память

100 настроек с А-сигналом 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы УЗ ПЭП

2 Lemo00

Аккумулятор

Li-ion 8 А/ч

Время работы

8-10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А DC

Диапазон рабочих температур

от -30 C до +55 C

Класс защиты

-

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,38 кг с аккумуляторами
