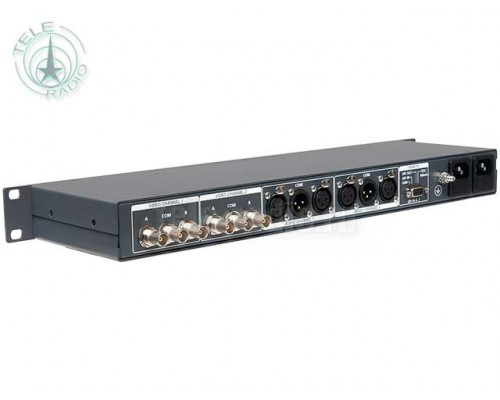

Релейный коммутатор Les SW-221HVS-RP2
Релейный коммутатор SW-221HVS-RP2 состоит из 4 независимых каналов (2 - видео и 2 - аудио), каждый из которых обеспечивает переключение между 2-мя источниками сигнала (входы «А» и «В») на общий выход «СОМ» по внешней команде управления GPI, либо с помощью кнопки «А/В» расположенной на передней панели коммутатора.
При нажатии на кнопку «А/В» происходит безусловное переключение всех 4 каналов (выходов COM) на входы «В». Отжатое положение кнопки разрешает поканальное (независимое) переключение между входами с помощью сигналов внешнего управления GPI - V1, V2, A1, A2.
Коммутация сигналов происходит асинхронно. При пропадании напряжения питания выходы коммутатора подключаются к основным входам «А».
Светодиодная подсветка кнопки «А/В» зажигается, если хотя бы один из каналов коммутатора переключен на вход «В».
Коммутатор имеет два блока питания для подключения его к двум независимым сетевым фидерам. Для нормальной работы устройства достаточно подключения хотя бы одного питания

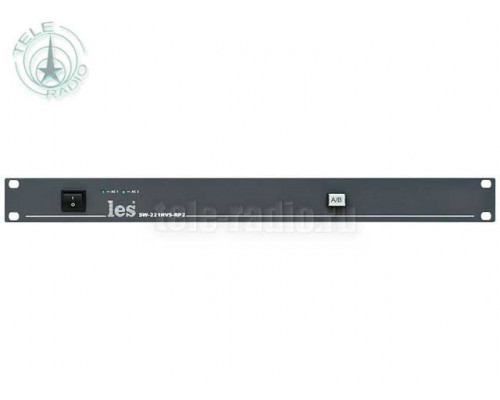

На передней панели коммутатора имеются крепежные отверстия для установки его в телекоммуникационную стойку или консоль стандартной ширины 19”.
| Видео вход | |
|---|---|
| Формат сигналов | 3G-SDI, HD-SDI, SD-SDI, DVB-ASI, CVBS |
| Количество входов у одного канала | 2 |
| Разъёмы | BNC |
| Видео выход | |
| Количество выходов у одного канала | 1 |
| Разъёмы | BNC |
| Тракт видео | |
| Волновое сопротивление тракта, (Ом) | 75 |
| Коэффициент передачи тракта в диапазоне 0 - 1,5 ГГц не хуже, (дБ) | -0,5 |
| Коэффициент передачи тракта в диапазоне 1,5 - 2,8 ГГц не хуже, (дБ) | -4 |
| Переходное затухание между входами «А» и «В» в диапазоне 0 - 1,5 ГГц, (дБ) | ≥ 45 |
| Максимально допустимое напряжение в тракте, (В) | 5 |
| Аудио вход | |
| Формат сигналов | аналоговый, симметричный |
| Количество входов у одного канала | 2 |
| Разъёмы | 3-pin XLR female |
| Аудио выход | |
| Количество выходов у одного канала | 1 |
| Разъёмы | 3-pin XLR male |
| Тракт аудио | |
| Максимально допустимое напряжение в тракте, (В) | 100 |
| Общие характеристики | |
| Количество независимых коммутаторов 2 в 1 | 4 |
| Количество видео коммутаторов 2 в 1 | 2 |
| Количество аудио коммутаторов 2 в 1 | 2 |
| Момент переключения | асинхронный |
| Порт управления GPI | |
| Количество входов GPI | 5 |
| Количество разъёмов GPI | 1 |
| Тип разъёма GPI "REMOTE" | DB-9 female |
| Тип входных сигналов GPI | уровень |
| Ток по входам управления GPI IN V1…A2 и COM при Vin=0 В, (мА) | ≤ 0,5 |
| Диапазон допустимых напряжений по входам управления GPI IN V1…A2 и COM, (В) | -1 - +20 |
| Уровень TTL сигнала управления логический «0», (В) | ≤ 1,8 |
| Уровень TTL сигнала управления логическая «1», (В) | ≥ 2,8 |
| Максимальный уровень сигнала RETURN при токе нагрузки 100 мА, (В) | 1,1 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Частота сети электропитания, (Гц) | 50 - 60 |
| Потребляемая мощность, (Вт) | ≤ 5 |
| Количество блоков питания | 2 |
| Максимальный ток нагрузки при питании внешних устройств от разъема "REMOTE", (мА) | 100 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,4 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,5 |
| Объём, (м³) | 0,0072 |
| Вес брутто, (кг) | 2.9 |
