Коммутатор резерва Les SW-214HDAE
Коммутатор резерва SW-214HDAE предназначен для автоматического или управляемого переключения последовательных цифровых видеосигналов 3G/HD/SD-SDI и DVB-ASI.
Коммутатор имеет два основных режима работы: коммутатор 2 в 1 или автоматический коммутатор резерва, режим работы задаётся DIP-переключателем или в web-интерфейсе. В первом случае прибор управляется от кнопки с передней панели или удаленно, во втором - анализирует наличие сигнала на каждом входе и может автоматически переходить на резервный вход «В» при пропадании сигнала на основном входе «А».
Режим фиксации аварийного состояния позволяет коммутатору остаться на резервном входе даже после восстановления сигнала на основном входе, фиксируя таким образом аварийную ситуацию.
Тракт сигнала включает два автоматических входных усилителя и коммутатор 2 в 1 с блоком восстановления несущей. В тракте сигнала производится адаптивная частотная коррекция, компенсирующая затухание кабеля длиной до 150 м (для сигнала HD-SDI), восстановление несущей и формирование выходного сигнала стандартной амплитуды и формы, который подаётся на 4 выхода. При отключении питания, сигнал со входа «А» через реле подаётся на выход «1».
Ручное локальное управление осуществляется кнопками на передней панели, дистанционное: по сети Ethernet или сигналами GPI от внешнего пульта управления на одну - две кнопки (например KR-11C, KR-21C) или от систем управления (автоматизации).

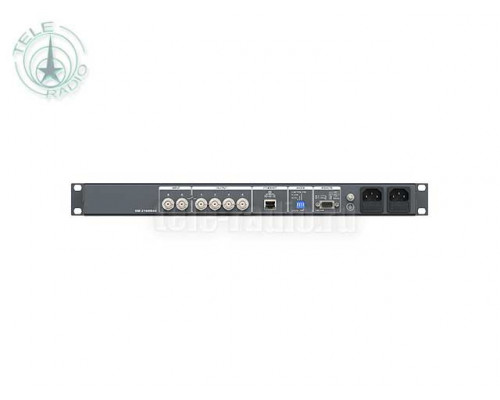

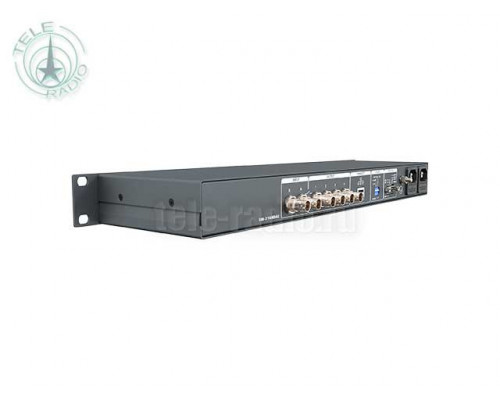

Коммутатор выполнен в металлическом корпусе высотой 1RU, глубиной 123 мм и с возможностью крепления в телекоммуникационной стойке.
| Общие характеристики | |
|---|---|
| Стандарт обрабатываемых сигналов | 3G/HD/SD-SDI, DVB-ASI |
| Количество входов / выходов | 2 / 4 |
| Тип входов | с общей землёй |
| Скорость входного / выходного потока, (Мбит/сек) | 270 - 2970 |
| Входное / выходное сопротивление, (Ом) | 75 |
| Номинальный размах выходного сигнала, (В) | 0,8 |
| Максимальная длина корректируемого кабеля типа Belden 8281 на потоке 1,5 Гбит/с, (м) | 150 |
| Тип разъемов | BNC |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов / выходов | 2 / 2 |
| Разъём | DB9 female |
| Тип входных сигналов | уровень / импульс |
| Тип выходных сигналов | уровень |
| Управление | |
| На устройстве | кнопки на лицевой панели |
| Удалённо по сети Ethernet | web-интерфейс |
| Удалённо | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Тип входного разъёма | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5...+40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,1 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 2,7 |
