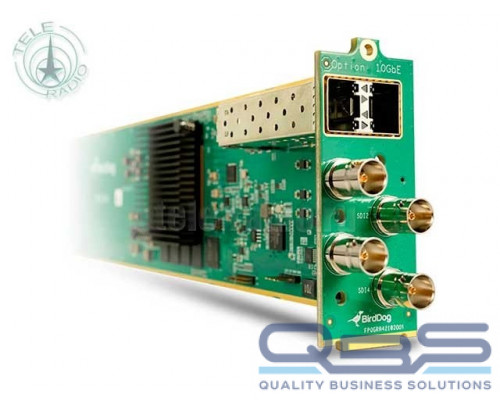

Плата BirdDog OG4 NDI

Новая карта BirdDog OG4 openGear — это первая в отрасли масштабируемая карта NDI для монтажа в стойку, которая имеет четыре независимо настраиваемых входа и выхода 12G SDI.

openGear — это открытая архитектура в модульной системе стоечной рамы 2RU, которая позволяет OG от разных производителей беспрепятственно работать вместе в одном фрейме.

Ключевые особенности BirdDog OG4:

• Полная поддержка openGear Dashboard с 2 портами SFP+ для подключения 10GbE и возможности расширения
• Поддержка всех разрешений до 4Kp60, включая все разрешения HD
• Кодирование 4 независимых каналов 4K NDI или декодирование 2 независимых каналов 4K Full NDI
• Полная поддержка 1080i для всех частот кадров, включая 50, 59,94, 60
• Независимое управление для смешивания и согласования частоты кадров и разрешения на каждом канале
• Стандартное отраслевое соединение SFP+ позволяет устанавливать соединения на короткие, средние и большие расстояния по оптоволоконной инфраструктуре
• Поддерживает протоколы Ethernet от 1GbE до 10GbE.

BirdDog OG4 также включает в себя ряд функций, которые еще больше упрощают рабочий процесс NDI для клиентов:

• Охлаждение. Корпуса OG4 оснащены встроенными охлаждающими вентиляторами, обеспечивающими максимальное охлаждение всех плат, и могут быть сконфигурированы с двумя резервными блоками питания для максимальной надежности и времени безотказной работы
• Dashboard: BirdDog OG4 предлагает полную поддержку Dashboard, бесплатно доступного унифицированного программного обеспечения для MacOS, Windows и Linux
• Кодирование и декодирование до 4Kp60. Благодаря поддержке всех разрешений до 4Kp60, включая все разрешения HD, кодирование и декодирование 4K Full NDI никогда не было проще
• Независимое управление каналами: каждый канал имеет независимое управление для смешивания и согласования частоты кадров и разрешения. Установите канал 1 на 4Kp60 и канал 2 на 1080ip25

*Текущая прошивка поддерживает все кодирование или все декодирование. Одновременное кодирование и декодирование будет добавлено в будущих бесплатных обновлениях прошивки

• sSFP+ для 10GbE и дальнего действия. Стандартное отраслевое соединение SFP+ позволяет устанавливать соединения на короткие, средние и большие расстояния по оптоволокну и поддерживает протоколы Ethernet от 1GbE до 10GbE.

Технические характеристики OG4

ПОДДЕРЖКА РАМКИ OPENGEAR

Требуется фреймворк oGx, 4-е поколение платформы openGear.

ПОДДЕРЖИВАЕМЫЕ ВИДЕОФОРМАТЫ

UHD 3840x2160p
23,98, 24, 25, 29,97, 30, 50, 59,94, 60

HD 1920x1080p
23,98, 24, 25, 29,97, 30, 50, 59,94, 60

HD 1920x1080i
50, 59,94, 60

HD 1280x720p
50, 59,94, 60

ПОДКЛЮЧЕНИЕ ВИДЕОВХОДА/ВЫВОДА

12G SDI с возможностью выбора входа/выхода
полноразмерный x 4
OG4 поддерживает до 4 каналов 12G-SDI кодирования или декодирования.

АУДИОВХОД

SDI
2 канала На SDI-разъем

АУДИОВЫХОД

SDI
2 канала На SDI-разъем

ПОДДЕРЖКА ВИДЕОКОДЕКА

NDI (сжатие i-кадров с полной пропускной способностью)
Макс. 4 канала UHD 60p

ПОДДЕРЖКА СЕТЕВОГО ПОТОКОВОГО ТРАНСПОРТА

NDI
Полный NDI

ПОДКЛЮЧЕНИЕ К СЕТИ

Сетевой порт OpenGEAR (встроенный в объединительную плату шасси)
1 x 1 Гбит/с

Сетевой порт SFP+
1 x 10 Гбит/с дополнительный модуль, оптический 10GbE

РАЗМЕРЫ

33,5 см x 7,5 см x 2,4 см (только процессорная плата)

ПОДДЕРЖКА УПРАВЛЕНИЯ

Управление системой и контроль
с помощью веб-интерфейса на устройстве, опубликованного RESTful API, плагина Q-Sys, Crestron, Zoom, системы управления openGear Dashboard

Мониторинг работоспособности
веб-интерфейса На устройстве

СИСТЕМНЫЕ ТРЕБОВАНИЯ

модульная рама openGear oGx 4-го поколения.

Для работы с 1 Гбит/с Ethernet в корпусе должна быть установлена карта контроллера OG3-N или OG3-NS. Карта контроллера 8322-S не обеспечивает внешнее подключение 1 Гбит/с Ethernet.

Оба интерфейса Ross Dashboard и BirdDog WebUI должны работать на компьютере с физическим проводным подключением к сети Ethernet. Беспроводные подключения не позволяют обнаруживать устройства.
