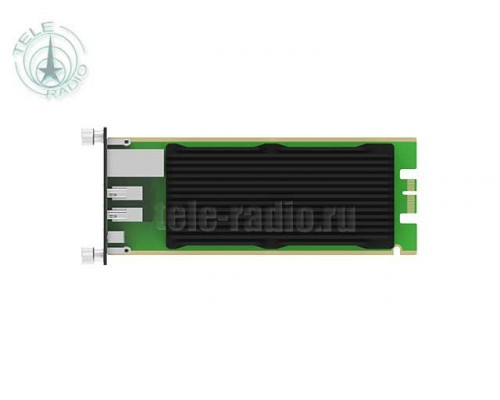

Magewell Модуль Pro Convert HDMI Plus

Преобразование входного сигнала HD HDMI в NDI-поток, сквозной выход HDMI

• Модуль с возможностью горячей замены для установки в шасси Magewell Modator
• Поддерживает входные сигналы до 4096×2160 60fps (4:2:0) или 30fps (4:4:4), понижая их до HD NDI
• Централизованно управляется через шасси Modator и Magewell Control Hub

Интерфейс

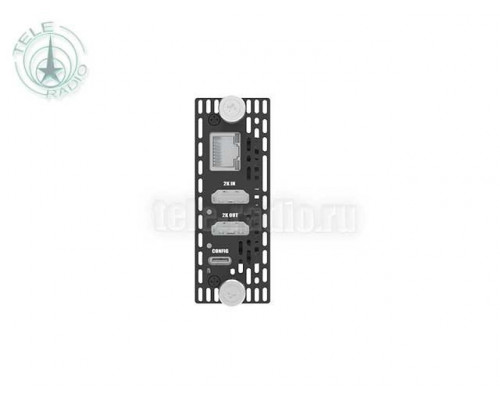

Интерфейсы

• 1* RJ45 1000Mbps Ethernet разъем
• 1* USB Type-C порт для настройки
• 1* HDMI 1.4 входной порт
• 1* HDMI 1.4 выходной порт
• 1* Modator-интерфейс для подключения в шасси Modator 2U

Входной сигнал и сквозной вывод

• Макс. входной и проходной сигнал:
  • 4096×2160 30fps 4:4:4/4:2:2
  • 4096×2160 60fps 4:2:0
• Входные видео в любом формате путем настройки EDID входного порта
• Поддержка сигналов RGB и YUV BT.601/709
• Поддержка 8-канального встроенного звука HDMI

Выходной сигнал

• Кодируйте и выводите потоки Full NDI в реальном времени в формате до 2048×2160 120fps 4:2:2 8-bit.
• Вывод с тем же разрешением, что и на входе, или любым другим пользовательским разрешением. Типичные выходные данные включают:
  • 2048×1080p/1920×1080p 23.98/24/25/29.97/30/50/59.94/60
  • 1280×720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
  • 1920×1080i 25/29.97/30/50/59.94/60
  • 720×480p/720×480i 59.94/60/119.88/120
  • 720×576p/720×576i 50/100
• Выходная частота кадров такая же, как у оригинала, 1/2, 1/3 или 1/4 от входной частоты кадров
• Кодирование 8-канального NDI-встроенного звука
• Поддержка NDI 5. x

Веб-интрефейс

• Зарегистрируйтесь в Magewell Control Hub для удаленного централизованного управления
• Поддерживает настройку и управление через веб-интерфейс
• Предоставляет исчерпывающую информацию об устройстве и декодированных сигналах в реальном времени
• Позволяет настроить декодирования и вывода сигнала, включая настройки OSD, деинтерлейсинг, разрешения, усиление звука, частоту дискретизации и сопоставление каналов, а также сетевое подключение
• Поддерживает обновление прошивки
• Поддерживает USB RNDIS/ECM
• Поддерживает веб-браузеры IE/Edge/Firefox/Chrome/Safari/Opera
• Предоставляет HTTP API

LED-индикаторы

• Входной сигнал:
  • Горит: locked
  • Не горит: unlocked
• Сквозной сигнал:
  • Горит: устройство подключено и сигнал онаружен
  • Не горит: не обнаружен

Физические характеристики

• ДхШхВ: 184.4мм x 30 мм x 81.5мм
• Вес: 295г

Потребляемая мощность

• Макс. Потребляемая мощность: 6.2 Вт

Рабочие параметры

• Рабочая температура: от -10 до 45 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
