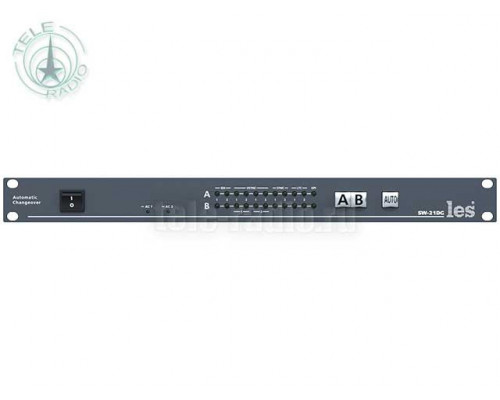

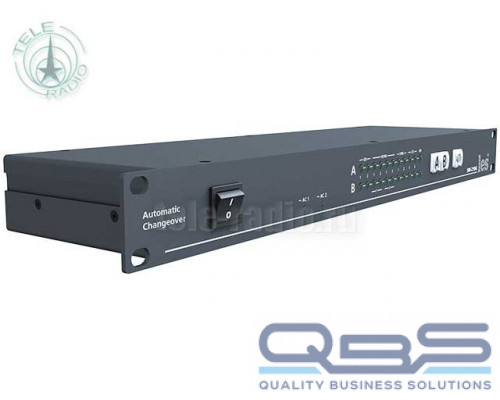

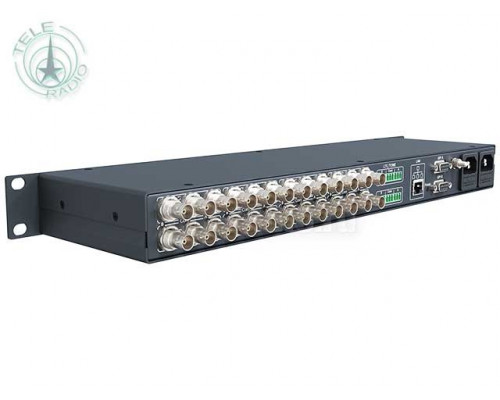

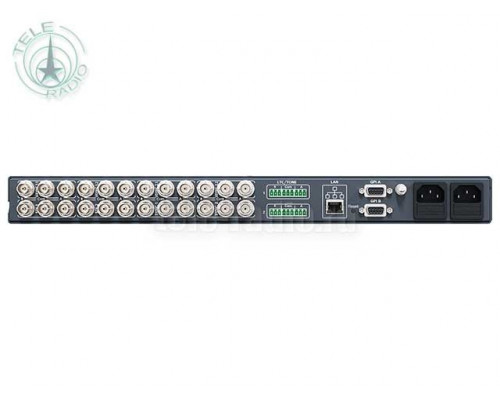

Автоматический коммутатор резерва Les SW-21DG
SW-21DG это релейный коммутатор резерва для синхросигналов сформированных парой генераторов DG-20NGT или DG-22ADT.
Устройство может работать в двух режимах: автоматическом и ручном. В первом случае SW-21DG следит за наличием сигнала на выбранных входах подключённых к основному генератору и в случае пропадания одного из них автоматически переключается на входы подключённые к резервному генератору. После восстановления сигнала на основном генераторе происходит автоматический возврат на него. Автоматический режим работы имеет функцию удержания на резервном входе, обратное переключение возможно только по команде оператора.
В ручном режиме работы переключение происходит только по команде оператора. Он может это сделать при помощи кнопок с лицевой панели, удалённо по сети Ethernet через web-интерфейс или внешним пультом управления сигналами GPI (например KR-21C).
При пропадании сетевого питания на выход подаётся тот сигнал который был подан до отключения питания.
Установленные два блока питания, работающие в горячем резерве, предназначены для питания прибора от двух независимых фидеров или резервирования блоков питания. Для нормальной работы коммутатора достаточно подачи сетевого напряжения на любой один вход. Каждый из входных разъёмов имеет встроенный предохранитель.
| Коаксиальные входы | |
|---|---|
| Стандарт обрабатываемых сигналов | зависит от сигналов поданных от DG-20NGT: 3G/HD/SD-SDI, bi–level илиr tri–level sync, Word Clock, 10МГц, 1pps |
| Количество групп | 8 |
| Количество входов в группе | 2 |
| Количество выходов в группе | 1 |
| Тип разъёмов | BNC |
| LTC/TONE входы и выходы | |
| Стандарт обрабатываемых сигналов | зависит от сигналов поданных от DG-20NGT: ГОСТ IEC 60461-20141 или аналоговый звуковой сигнал 500 и 1000 кГц |
| Количество групп | 2 |
| Количество входов в группе | 2 |
| Количество выходов в группе | 1 |
| Тип разъёмов | клеммник угловой разъёмный 15EDGRC-3.5-0.3 |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов | 2 |
| Разъём | DB9 female |
| Тип входных сигналов | уровень (замыкание на землю) |
| Управление | |
| По сети Ethernet | web-интерфейс |
| От стороннего оборудования | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания | 100 - 240 В |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Количество блоков питания | 2 |
| Тип разъёма на блоках питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур | от +5°С до +40°С |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2.5 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г) | 51 х 5,5 х 25,5 см |
| Объём | 0,0072 м³ |
| Вес брутто | 3,2 кг |
