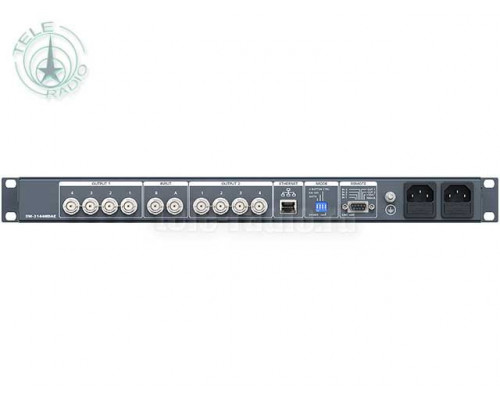

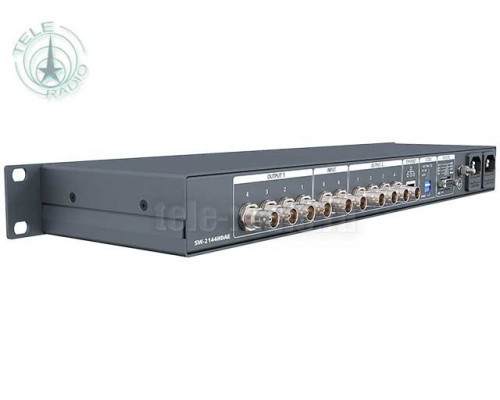

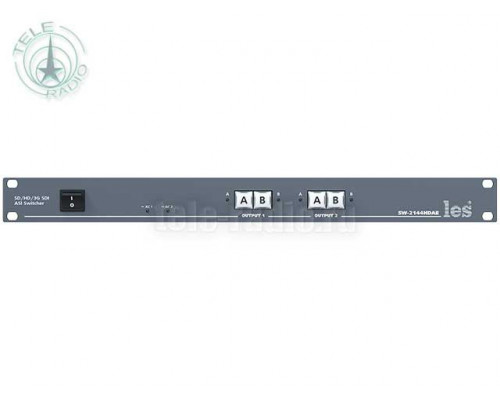

Коммутатор резерва Les SW-2144HDAE
SW-2144HDAE это матричный коммутатор 2х2 с возможность работы в автоматическом режиме как коммутатор резерва. Коммутатор поддерживает цифровые последовательные сигналы 3G/HD/SD-SDI и DVB-ASI.
При работе в режиме "коммутатор резерва" встроенный процессор коммутатора анализирует наличие сигналов на входах и может принимать решение о переходе на резерв при значительном ослаблении или полном пропадании сигнала на входе «А», при условии наличия сигнала на входе «В». Автоматический режим работы имеет отключаемую функцию аварийного состояния, которая позволяет коммутатору остаться на резервном входе «В» после появления сигнала на основном входе «А» фиксируя, таким образом, аварийную ситуацию.
В ручном режиме SW-2144HDAE работает как матричный коммутатор 2х2. Все входы равнозначны, на каждый выход можно независимо подать любой вход. Переключение происходит только по команде оператора или от внешних сигналов GPI. Оператор может это сделать при помощи кнопок с лицевой панели или удалённо по сети Ethernet через web-интерфейс. Источниками сигналов GPI могут быть другие коммутаторы, микшеры, системы автоматизации или внешний пульт управления (например ЛЭС KR 41C).
В тракте сигнала производится адаптивная частотная коррекция, компенсирующая затухание кабеля длиной до 150м (Belden 8281, для HD-SDI), восстановление несущей и формирование выходного сигнала стандартной амплитуды и формы. Каждый выход коммутатора имеет разветвление на 4, что позволяет подключить к нему до 4-х независимых потребителей. В автоматическом режиме работы выходы коммутатора могут находиться в одном из двух состояний: один программный второй предпросмотр или все выходы программные.
Коммутатор имеет два блока питания.
| Общие характеристики | |
|---|---|
| Стандарт обрабатываемых сигналов | 3G/HD/SD-SDI, DVB-ASI |
| Количество входов | 2 |
| Количество выходов | 2 (с разветвлением на 4) |
| Тип разъемов | BNC |
| Тракт видео | |
| Вид тракта | цифровой с коррекцией и восстановлением несущей |
| Входное / выходное сопротивление, (Ом) | 75 |
| Предельно допустимое напряжение на входах, (В) | 5 |
| Максимальная длина корректируемого кабеля типа Belden 8281 для сигнала HD-SDI, (м) | 150 |
| Номинальный размах выходных сигналов, (В) | 0.8 |
| Скорость входного / выходного потока, (Мбит./сек) | от 270 до 2970 |
| Длительность фронта выходного сигнала, не более (SD/HD), (пс) | 800/250 |
| Джиттер выходного сигнала (при мин. длине кабеля SD/HD), (пс) | ≤ 100/40 |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов / выходов | 4 / 2 |
| Разъём | DB9 female |
| Тип входных сигналов | импульс, уровень |
| Тип выходных сигналов | уровень (открытый коллектор) |
| Управление | |
| По сети Ethernet | web-интерфейс |
| От стороннего оборудования | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Количество блоков питания | 2 |
| Тип входного разъёма у блоков питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,2 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 2,8 |
