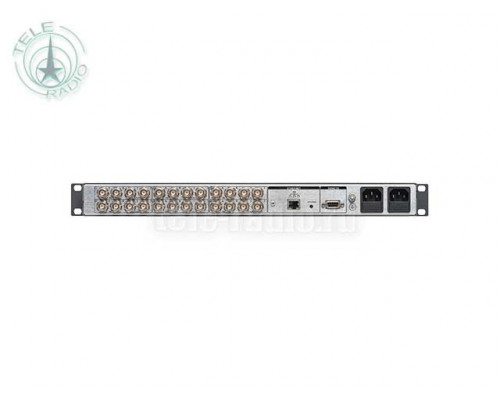

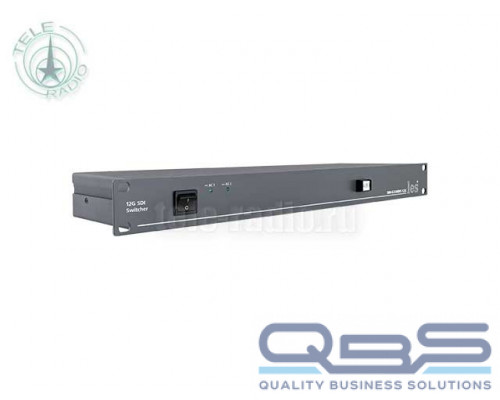

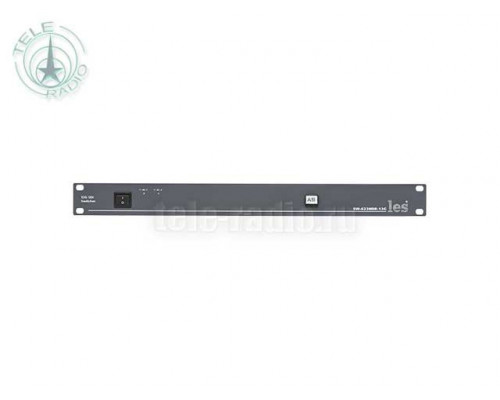

Коммутатор резерва Les SW-622HDE-12G
SW-622HDE-12G предназначен для ручной коммутации цифровых последовательных сигналов 12G/3G/HD/SD-SDI. Устройство содержит шесть независимых коммутаторов (каналов) 2 в 1 с разветвлением по выходу на 2, что позволяет подавать сигнал двум независимым потребителям.
Управление осуществляется с помощью кнопки расположенной на передней панели, сигналами GPI, по сети Ethernet через web-интерфейс или по SNMP протоколу. При получении команды, все каналы коммутатора переключаются одновременно, пораздельное переключение каналов в данной модели не предусмотрено. SW-622HDE-12G пишет журнал событий, который можно посмотреть через web-интерфейс.
Каждый канал имеет автоматический входной усилитель-корректор с блоком восстановления несущей. В тракте сигнала производится адаптивная частотная коррекция, компенсирующая затухание кабеля, восстановление несущей и формирование выходного сигнала стандартной амплитуды и формы.
Коммутатор выполнен в металлическом корпусе высотой 1RU, глубиной 123 мм и с возможностью крепления в телекоммуникационной стойке.
| Общие характеристики | |
|---|---|
| Стандарт обрабатываемых сигналов | 12G/3G/HD/SD-SDI |
| Количество независимых коммутаторов | 6 |
| Количество входов / выходов у одного коммутатора | 2 / 1 (с разветвлением на 2) |
| Тип разъемов | BNC |
| Тракт Видео | |
| Вид тракта | цифровой, с коррекцией и восстановлением несущей |
| Скорость входного / выходного потока, (Мбит/сек) | 270 - 12000 |
| Входное / выходное сопротивление, (Ом) | 75 |
| Номинальный размах выходного сигнала, (В) | 0,8 |
| Длительность фронта выходного сигнала, не более (SD/HD), (пс) | 800 / 250 |
| Джиттер выходного сигнала (при мин. длине кабеля SD-SDI), (UI) | ≤ 0,12 |
| Максимальная длина корректируемого кабеля типа Belden 8281 на потоке 1,5 Гбит/с, (м) | 150 |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов / выходов | 2 / 2 |
| Разъём | DB9 female |
| Тип входных сигналов | уровень / импульс |
| Тип выходных сигналов | уровень (открытый коллектор) |
| Управление | |
| На устройстве | кнопки на лицевой панели |
| По сети Ethernet | web-интерфейс / SNMP |
| Удалённо | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 8 |
| Количество блоков питания | 2 |
| Тип входного разъёма | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5...+40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,4 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 3 |
