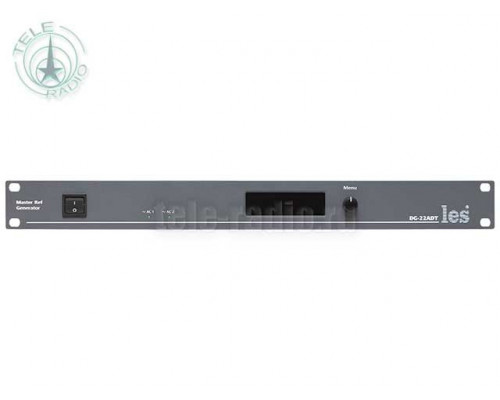

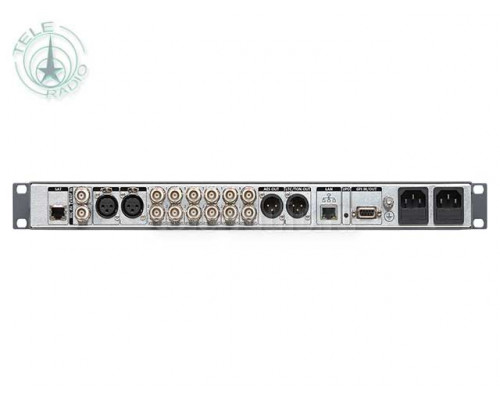

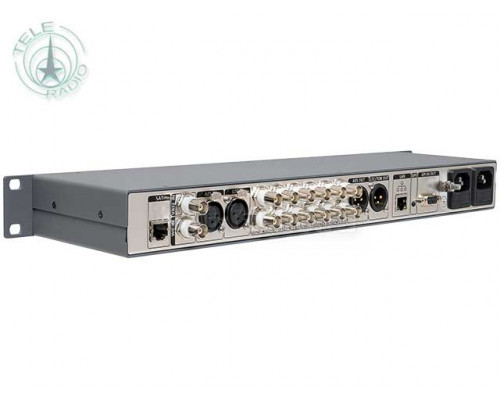

Генератор синхросигналов Les DG-22ADT
DG-22ADT – это надёжный и высокостабильный генератор синхросигналов и сигналов точного времени. Генератор обеспечивает эталонные выходы сигнала временного кода в формате LTC EBU, синхросигналы (black burst черное поле PAL или Tri-level в форматах 1080/50i, 1080/25р), синхроимпульсы 1pps, 10Hz, 100Hz, 1kHz, Wordclock 48kHz, BCLK (3.072MHz), MCLK (12.288MHz), 10MHz, 20MHz. DG-22ADT имеет встроенный NTP-сервер и часы реального времени.
Генератор можно привязать к высокостабильным сигналам времени и частоты присутствующим в глобальной системе позиционирования (GLONASS и GPS), внешним синхросигналам black burst, Tri-level, Wordclock, AES, LTC или протоколу сетевого времени NTP.
GPS антенна подключается к генератору по UTP кабелю через внешний блок RX-02SAT. Внешний блок и антенну можно отнести от генератора на расстояние до 200 метров, внешний блок и антенна не входят в комплект поставки, поставляются опционально.
При отсутствии внешних сигналов синхронизации, DG-22ADT ведётся от собственного термостатированного кварцевого генератора (OCXO — Oven Controlled Crystal Oscillators), обеспечивая частотно-температурную стабильность 600 ppb в пределах –40…+85 °C.
Адресно-временной код (LTC) выводится через разъёма XLR и ему может быть назначен временной сдвиг по отношению к UTC.
DG-22ADT имеет два блока питания, работающих в горячем резерве. Работа прибора гарантируется при наличии сетевого питания хотя бы на одном входе.
| Выходные сигналы | |
|---|---|
| Black Burst | PAL-B 625i/50 |
| Уровень сигнала Black Burst на нагрузке 75 Ом, (мВ) | 300 ± 5мВ |
| HD Tri-Level | SMPTE 1080i/50, 1080p/25 |
| Уровень сигнала HD Tri-Level на нагрузке 75 Ом, (мВ) | от -300 до +300 ± 5 мВ |
| DC Offset, (В) | 0 ± 0.05 |
| Соотношение сигнал/шум, (dB rms) | > 60 |
| Выходное сопротивление, (Ом) | 75 |
| Тип разъёмов для сигналов ВВ и HD Tri-Level | BNC |
| Количество выходов для сигналов ВВ и HD Tri-Level | 2 |
| Импульсные сигналы, (Гц) | 1 (1pps), 10, 100, 1000 |
| Wordclock сигнал, (кГц) | 48 |
| B-clock сигнал, (МГц) | 3.072 |
| Master clock сигнал, (МГц) | 12.288 |
| CW сигнал, (МГц) | 10, 20 |
| Уровень импульсных сигналов на нагрузке 75 Ом, (В) | 2,5 |
| Тип разъёмов для импульсных сигналов | BNC |
| Количество выходных разъёмов для импульсных сигналов | 10 |
| AES Выход | |
| Частота тон-сигналов, (Гц) | 500, 1000 |
| Выходное сопротивление, (Ом) | 110 |
| Количество выходов | 1 |
| Разъём | 3-pin male XLR |
| LTC Выход | |
| Стандарт сигнала | ГОСТ IEC 60461-20141 |
| Кадровая частота, (Гц) | 25 |
| Частота аналоговых тон-сигналов, (Гц) | 500, 1000 |
| Количество выходов | 1 |
| Разъём | 3-pin XLR male |
| Выходное сопротивление | 50 Ом |
| Управление по Ethernet | |
| Тип сети | Ethernet 10/100 Base-T IEEE 802.3 |
| Разъём | RJ-45 |
| Интерфейс управления | web-интерфейс |
| Сигналы внешней синхронизации | |
| Спутниковые системы глобального позиционирования | GPS / GLONAS |
| Тип разъёма для спутниковой антенны | RJ45 |
| Видео синхросигналы | Black Burst, HD Tri-Level |
| Тип разъёма для видео синхросигнала | BNC |
| Тактовый сигнал для синхронизации звуковых устройств с частотой 48кГц | Wordclock |
| Тип разъёма для сигнала Wordclock | BNC |
| Цифровой опорный звуковой сигнал | DARS |
| Тип разъёма для сигнала DARS | 3-pin female XLR |
| Кодированные данные временного кода SMPTE в звуковом сигнале | LTC |
| Тип разъёма для сигнала LTC | 3-pin female XLR |
| Временной протокол сети Ethernet | NTP |
| Общие характеристики | |
| Стабильность опорной частоты при автономной работе, (ppb) | ± 600 |
| Стабильность опорной частоты при синхронизации от спутникового приемника, (ppb) | ± 60 |
| Стабильность опорной частоты при синхронизации от NTP, (ppb) | ± 600 |
| Время горячего старта спутникового приемника в оптимальных условиях, (сек) | 5 |
| Время холодного старта спутникового приемника в оптимальных условиях, (мин) | 4 |
| Электрические характеристики | |
| Напряжение питания, (В) | 230 ± 10% |
| Потребляемая мощность, (Вт) | 9 |
| Количество блоков питания | 2 |
| Тип разъёма на блоках питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | от +5 до +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2.2 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,5 |
| Объём, (м³) | 0,0072 |
| Вес брутто, (кг) | 2,9 |
