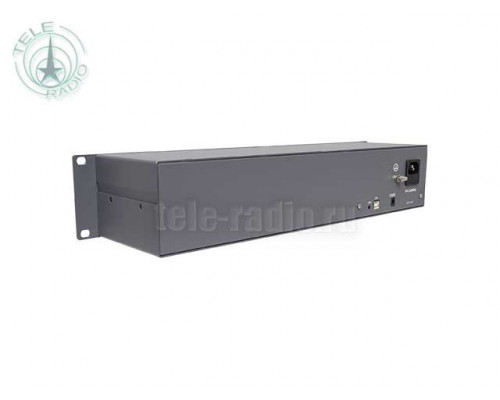

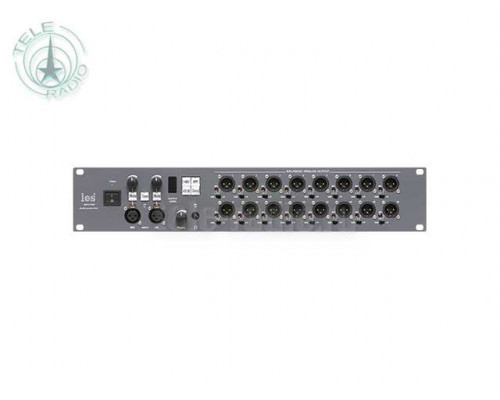

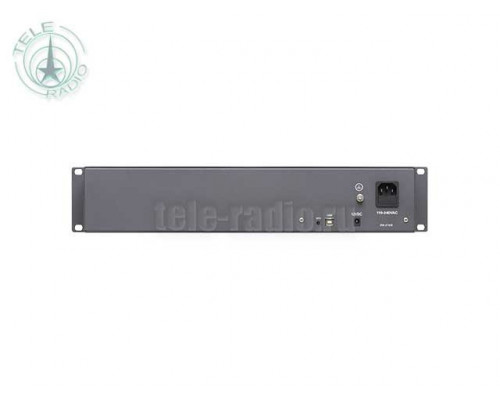

Усилитель-распределитель Les DS-216S
DS-216S предназначен для распределения входного аналогового аудиосигнала на 16 выходов. Основное место использования усилителя-распределителя это пресс-центры, где необходимо раздавать мастер аудиосигнал на видеокамеры, рекордеры и другое оборудование различных СМИ.
На входе пресс-бокса установлен звуковой микшер на два входа, один для приёма сигнала линейного уровня, второй для подключения микрофона. Каждый вход имеет регулятор уровня сигнала и кнопку быстрого отключения входа. На микрофонный вход можно подать фантомное питание +48В для подключение конденсаторных микрофонов, а для динамических микрофонов доступно усиление чувствительности на +20 dB. Так же имеется кнопка включения/выключения фильтра верхних частот (HPF). Контроль аудиосигнала выполняется индикатором уровня, отображаемом на TFT экране и через выход на наушники.
На выходе пресс-бокса установлен усилитель-распределитель 1 в 16. Все выходы гальванически развязаны через трансформатор, это позволяет разорвать земляной контур и изолировать потребителей друг от друга, предотвращая попадания наводок поступающих по общему проводу (экранирующей оплетке) и от попадания наводки сетевой частоты и ее гармоник в полезный сигнал.
Каждый выход пресс-бокса оснащен тумблером разрыва/соединения земель (GND/LIFT) для оптимизации структуры заземления устройств в зависимости от конкретного применения и переключателем уровня выходного сигнала (линейный или микрофонный).
Для предварительной настройки подключенного к аудио пресс-боксу оборудования, можно включить тон-сигнал частотой 1 кГц и уровнем 0 dBu, который будет подаваться сразу на все выходы.
| Аудио вход | |
|---|---|
| Количество входов линейного уровня | 1 |
| Количество входов микрофонного уровня | 1 |
| Формат звуковых сигналов | аналоговый, симметричный |
| Тип входных разъёмов | 3-pin XLR female |
| Тип входов | электронный, дифференциальный |
| Фантомное питание для микрофонного входа, (В) | 48 |
| Сопротивление микрофонного входа, (Ом) | 1500 |
| Сопротивление линейного входа, (Ом) | 600 |
| Номинальный уровень сигнала у микрофонного входа, (дБм) | - 60 ... - 34 |
| Номинальный уровень сигнала у линейного входа, (дБм) | - 6 ... + 6 |
| Максимально допустимый уровень входного сигнала микрофонного уровня, (дБ) | - 28 |
| Максимально допустимый уровень входного сигнала линейного уровня, (дБ) | + 24 |
| Допустимый размах синфазных напряжений, (В) | 10 |
| Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, (дБ) | ≥ 60 |
| Аудио выход | |
| Количество выходов | 16 |
| Тип выходов | трансформаторный, симметричный, изолированный |
| Тип выходных разъёмов | 3-pin XLR male |
| Выходное сопротивление, (Ом) | ≤ 50 |
| Номинальный уровень выходного сигнала на нагрузке 600 Ом, (дБм) | 0 |
| Максимальный уровень выходного сигнала на нагрузке 600 Ом, (дБм) | + 24 |
| Общие характеристики | |
| Ширина полосы пропускания по уровню -3 дБ, выбирается переключателем HPF, (Гц) | 18 - 20 000 / 250 - 20 000 |
| Номинальный коэффициент передачи для сигналов микрофонного / линейного уровня, (дБ) | + 50 / 0 |
| Диапазон регулировки коэффициента передачи по выходу, (дБ) | - 15 ... + 15 |
| Коэффициент нелинейных искажений, (%) | 0,02 |
| Уровень собственных шумов, приведённых ко входу, в рабочей полосе частот (20 Гц - 20 кГц), (дБм) | ≤ -112 |
| Максимально допустимая перегрузка (длительность импульса до 5 мкс) по входам / выходам, (В) | 300 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 20 |
| Количество блоков питания | 1 |
| Входной разъём электропитания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5 ... + 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 88 х 123 |
| Вес, (кг) | 3,3 |
