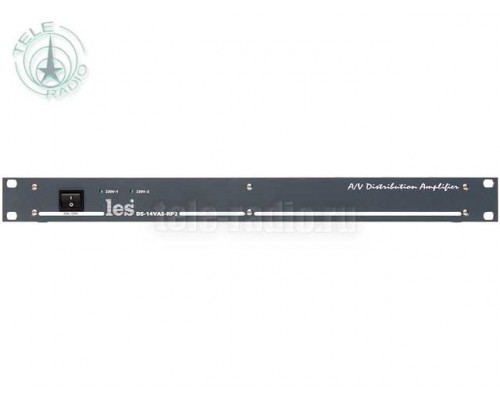

Усилитель-распределитель Les DS-14VAS-RP2
Усилитель-распределитель композитного видео и симметричного звукового сигналов DS-14VAS-RP2 предназначен для работы в составе монтажных и эфирных телевизионных студий. Он позволяет передавать композитный видеосигнал и симметричный звуковой сигнал от одного источника к четырем приемникам.

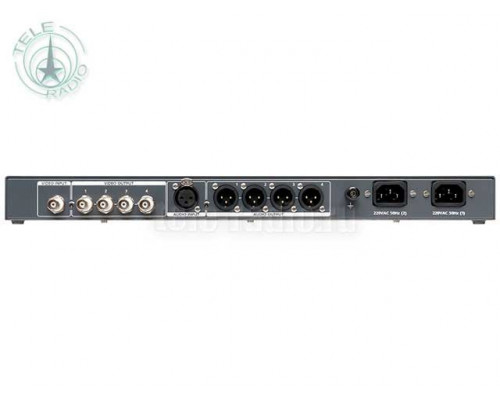

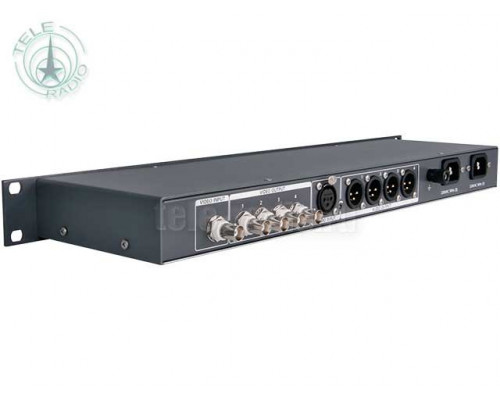

Наличие на задней панели усилителя регуляторов коэффициента передачи “под шлиц” для каждого входа позволяет установить требуемый коэффициент в зависимости от типа источника сигнала. Эффективное фоноподавление по входам позволяет использовать усилитель-распределитель для работы в условиях сильных (размахом до 20В) синфазных помех.
Два встроенных блока питания с независимыми входами обеспечивают высоконадежное питание прибора от двух фидеров или ИБП. Нормальное функционирование прибора обеспечивается при наличии сетевого напряжения хотя бы на одном из них.
При пропадании сетевого питания на обоих входах осуществляется прямой релейный обход по видео и аудио каналам с входов на выходы 1.
| Видео вход | |
|---|---|
| Количество входов | 1 |
| Тип разъемов | BNC |
| Тип входа | дифференциальный |
| Входное сопротивление для дифференциальных сигналов, (Ом) | 75 |
| Номинальный размах входного сигнала, (В) | 1 |
| Максимальный размах входного сигнала, (В) | 2 |
| Максимально допустимый уровень входного синфазного сигнала при номинальном уровне входных сигналов, (В) | 10 |
| Диапазон регулировки коэффициента передачи по входу | 0.8...1.2 |
| Видео выход | |
| Количество выходов | 4 |
| Тип разъёмов | BNC |
| Постоянное смещение на выходе (на нагрузке 75 Ом), не более, (мВ) | 6 |
| Тракт видео сигнала | |
| Формат видео сигналов | композитный |
| Вид тракта | открытый |
| Коэффициент подавления синфазного сигнала на частоте 50 Гц (фоноподавление), не хуже, (дБ) | - 70 |
| Неравномерность АЧХ в диапазоне 50 Гц..6.5 МГц, не более, (дБ) | + 0,1 |
| Полоса пропускания по уровню -3 дБ, не менее, (МГц) | 60 |
| Аудио вход | |
| Количество входов | 1 |
| Тип входа | бестрансформаторный |
| Тип разъёма | 3-pin XLR female |
| Входное сопротивление, (Ом) | 600 |
| Номинальный уровень входного сигнала, (dBu / В) | + 4 / 1,228 |
| Максимальный уровень входного сигнала на нагрузке 600 Ом, (dBu / В) | + 18 / 6,156 |
| Допустимый диапазон синфазных напряжений, (В) | 10 |
| Коэффициент подавления входного синфазного сигнала, не менее, (дБ) | 60 |
| Диапазон регулировки коэффициента передачи по входу, (дБ) | - 6 ... + 6 |
| Аудио выход | |
| Количество выходов | 4 |
| Тип выхода | бестрансформаторный |
| Тип разъёма | 3-pin XLR-male |
| Выходное сопротивление не более, (Ом) | 60 |
| Постоянная составляющая на выходе, не более, (мВ) | 50 |
| Тракт аудио сигнала | |
| Формат сигналов | аналоговый симметричный |
| Ширина полосы пропускания по уровню -3 дБ, не менее, (кГц) | 100 |
| Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже, (дБ) | + 0,1 |
| Коэффициент нелинейных искажений, не более, (%) | 0,006 |
| Взвешенный уровень собственных шумов, не более, (dBu) | - 85 |
| Общие характеристики | |
| Максимально допустимая перегрузка по всем входам / выходам, (В) | 12 |
| Электрические характеристики | |
| Напряжение питания, (В) | 230 ± 10% |
| Потребляемая мощность, не более, (Вт) | 6 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5...+ 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 120 |
