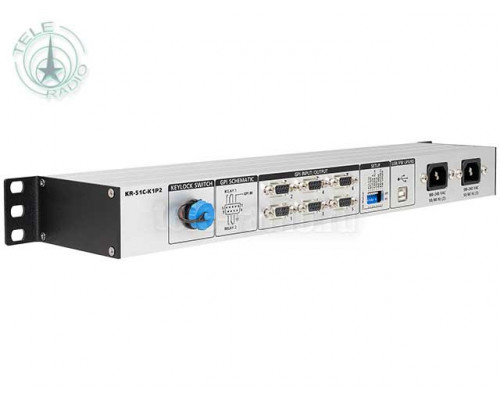

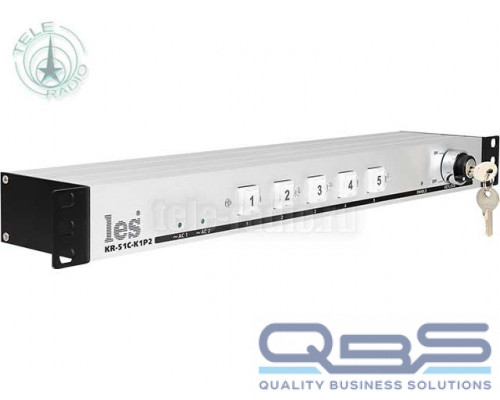

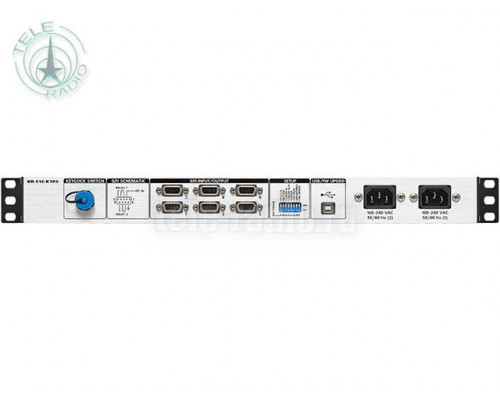

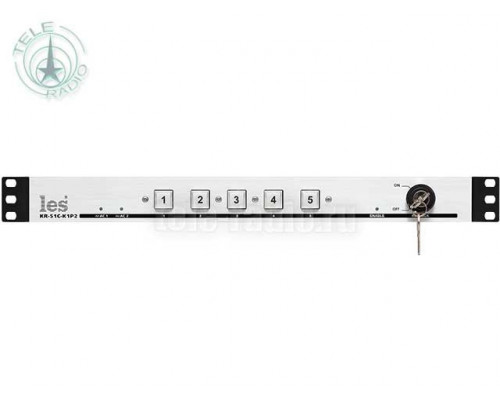

Активная панель управления Les KR-51C-K1P2
Пульт KR-51C-K1P2 предназначен для управления внешними устройствами с помощью сигналов GPI (реле, сухие пары) формируемых на выходах устройства по нажатию кнопки на лицевой панели. Управлять пультом и производить его настройки можно локально или дистанционно от ПК по USB кабелю.
Дополнительно, пульт оснащен выходом с разрешающим ключом. При переключении ключа в положение «ON» замыкается пара контактов на выходе «KEYLOCK SWITCH» и выполняется одно из действий: блокируются кнопки или все реле переводятся в неактивное состояние.
Формирование GPI сигналов посредством нажатия кнопок на лицевой панели, полностью независимо от работы разрешающего ключа и представляет самостоятельный тракт. Нажатие на кнопку переключает выходные сигналы GPI, их логическое состояние сохраняется в энергонезависимой памяти. При выключении питания релейные пары размыкаются (выходы GPI возвращаются в неактивное состояние), при последующем включении состояние пульта восстанавливается. Можно запрограммировать один из сигналов GPI: уровень при каждом нажатии на кнопку, уровень при удержании кнопки, импульс 200ms или 400ms.
Кнопки пульта могут быть объединены в «группы зависимости», т.е. нажатие кнопки включает ее, выключая при этом другую кнопку. В случае, если для кнопок выбран режим формирования выходного GPI сигнала типа импульс, то сигнал выдается только на соответствующий нажатой кнопке выход.
Светодиодная подсветка кнопок индицирует внутреннее состояние выходных сигналов, либо наличие входного сигнала (сигнала подтверждения от внешнего устройства). Цвет подсветки (красный, жёлтый, зелёный) может быть установлен с помощью DIP-переключателя SETUP или через ПК.
Питание пульта осуществляется от сети переменного тока 230В.
Пульт управления имеет боковые уголки для крепления в телекоммуникационной стойке стандартной ширины (19 дюймов).
| Общие характеристики | |
|---|---|
| Количество ключей | 1 |
| Количество разъёмов зависимых от ключей | 1 |
| Количество кнопок управления | 5 |
| Количество разъемов GPI зависимых от кнопок управления | 5 |
| Тип разъёмов на выходах «GPI INPUT/OUTPUT» | DB9 female |
| Тип разъёма у выхода «KEYLOCK SWITCH» | OL1312/P2 |
| Предельно допустимая нагрузка контактных групп реле выходных сигналов GPI, (В / А) | 30 / 0.5 |
| Порог срабатывания входных сигналов GPI, (В) | 1.4 |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 3 |
| Количество блоков питания | 2 |
| Тип входного разъёма у блоков питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 86 |
| Вес, (кг) | 1,5 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 2,1 |
