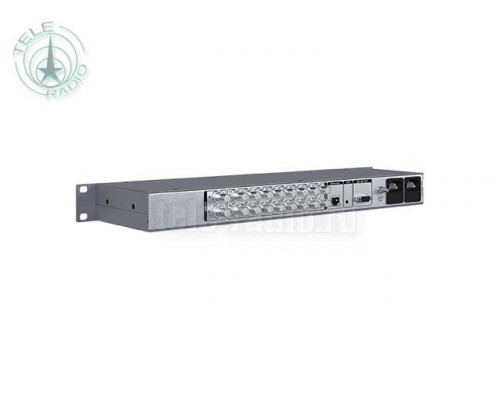

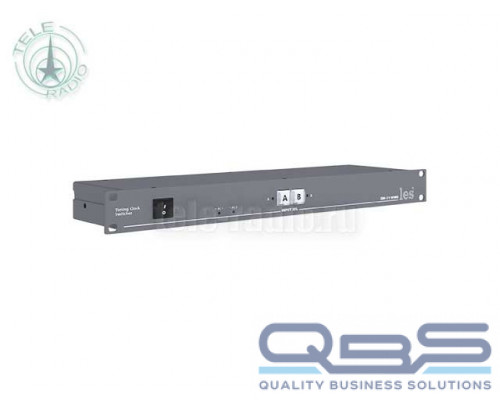

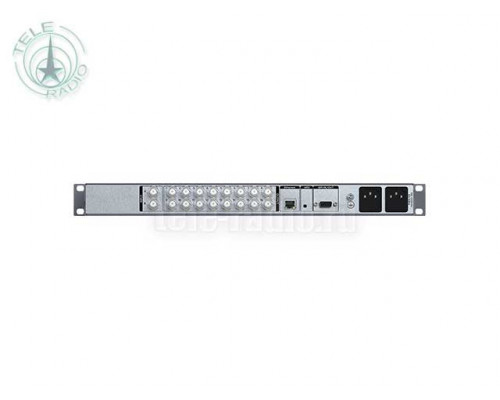

Коммутатор резерва Les SW-2116WC
Устройство SW-2116WC предназначено для ручной или автоматической коммутации и распределения на 16 потребителей сигналов временной синхронизации Word Clock и цифрового звука с частотой 44.1/48/96/192кГц. Рекомендуем использовать совместно с генератором синхросигналов DG-22ADT.
Входные буферы обеспечивают практически полную независимость выходных сигналов. В тракте сигнала входное и выходное сопротивления – 75 Ом, размах выходного сигнала – 2.5В на нагрузке 75 Ом. Минимальная амплитуда входного сигнала на нагрузке 70 Ом - не менее 0.3В. Управление коммутатором осуществляется с помощью кнопок, расположенных на передней панели или сигналами GPI от внешних источников.
Коммутатор анализирует наличие обоих сигналов и индицирует их нормальное состояние зеленым цветом светодиодов «А» и «В». Анализируется временной интервал между последовательными фронтами входного сигнала, который не должен превышать 20 мкс. При пропадании сигнала формируется признак отсутствия сигналов и соответствующий светодиод подсвечивается красным. При разрешенном режиме автоматического перехода на резерв, пропадание сигнала на входе «А» (Основной) приводит к немедленному переключению на вход «В» (Резервный). Максимальная пауза в выходном сигнале не превышает 40 мкс.
Установленные два блока питания, работающие в горячем резерве, предназначены для питания прибора от двух независимых фидеров или резервирования блоков питания. Для нормальной работы прибора достаточно подачи сетевого напряжения на любой вход.
| Общие характеристики | |
|---|---|
| Обрабатываемые сигналы | 1PPS, 50Гц, 48кГц, 96кГц, 192кГц, 10МГц, 24.576МГц |
| Количество входов | 2 |
| Количество выходов | 16 |
| Предельно допустимое напряжение входам/выходам, (В) | 20 |
| Вид тракта | закрытый |
| Тип входов | с общей землей |
| Входное / выходное сопротивление, (Ом) | 50 |
| Максимальный размах входных сигналов, (В) | 10 (пик-пик) |
| Минимальный размах входных сигналов, (мВ) | 300 |
| Тип разъемов | BNC |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| GPI | |
| Количество входов / выходов | 2 / 2 |
| Разъём | DB9 female |
| Тип входных сигналов | уровень / импульс |
| Тип выходных сигналов | уровень |
| Управление | |
| На устройстве | кнопки на лицевой панели |
| По сети Ethernet | web-интерфейс |
| От стороннего оборудования | сигналами GPI |
| Электрические характеристики | |
| Напряжение питания | 100 - 240 В |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Количество блоков питания | 2 |
| Тип разъёма на блоках питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур | от +5°С до +40°С |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2.3 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г) | 51 х 5,5 х 25,5 см |
| Объём | 0,0072 м³ |
| Вес брутто | 3 кг |
Технические характеристики
Габариты и вес
