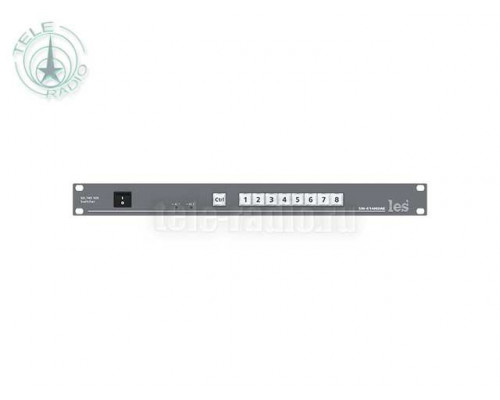

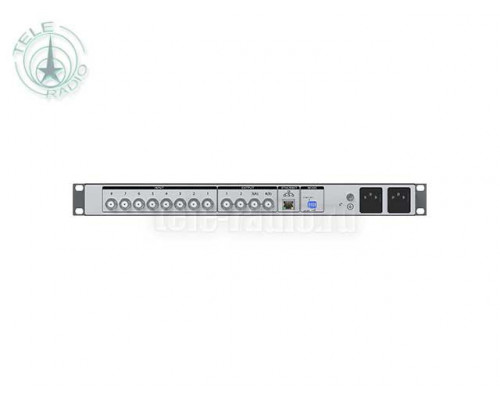

Коммутатор 8 в 1 Les SW-814HDAE
SW-814HDAE - предназначен для коммутации цифровых последовательных сигналов 3G/HD/SD-SDI и DVB-ASI с 8 входов. Коммутатор может работать в трёх режимах:
• 8 в 1 – все входы коммутируются на один выход с последующим разветвлением на 4;
• 8 в 2 – вы можете независимо подавать сигналы на выходы 1,2 и 3,4;
• 8 в 4 – на каждый выхода подаётся свой сигнал.
Первые два режима доступны при локальном управлении с лицевой панели коммутатора и удалённо - из web-интерфейса. Третьим режимом можно воспользоваться только из web-интерфейса.
У коммутатора нет автоматического режима, переключение входов возможно только по команде оператора при помощи кнопок с лицевой панели, удалённо через web-интерфейс или командами SNMP. Коммутация происходит на физическом уровне без буферизации данных, поэтому коммутация двух «чистых» сигналов может приводить к появлению одиночных ошибок.
Кабельные корректоры на входах, автоматически корректируют сигналы после прохождения кабельной линии длиной 150-250 метров (зависит от типа кабеля). Встроенные восстановители несущей частоты на выходе коммутатора полностью регенерируют форму сигнала, обновляя его после прохождения через коммутатор.
Установленные два блока питания, работающие в горячем резерве, предназначены для питания прибора от двух независимых фидеров или резервирования блоков питания. Для нормальной работы коммутатора достаточно подачи сетевого напряжения на любой один вход. Каждый из входных разъёмов имеет встроенный предохранитель.
| Общие характеристики | |
|---|---|
| Количество входов | 8 |
| Количество выходов | 4 |
| Стандарт коммутируемых сигналов | 3G/HD/SD-SDI, DVB-ASI |
| Тип разъемов | BNC |
| Тракт видео | |
| Вид тракта | цифровой с коррекцией и восстановлением несущей |
| Входное / выходное сопротивление, (Ом) | 75 |
| Предельно допустимое напряжение на входах, (В) | 5 |
| Максимальная длина корректируемого кабеля типа Belden 8281 для сигнала HD-SDI, (м) | 150 |
| Номинальный размах выходных сигналов, (В) | 0.8 |
| Скорость входного / выходного потока, (Мбит./сек) | от 270 до 2970 |
| Длительность фронта выходного сигнала (SD / HD), (пс) | ≤ 800 / 250 |
| Джиттер выходного сигнала при минимальной длине кабеля (SD / HD), (пс) | ≤ 100 / 40 |
| Ethernet | |
| Тип сети | 100 Base-TX/10 Base-T |
| Разъём | RJ-45 |
| Управление | |
| По сети Ethernet | web-интерфейс |
| От стороннего оборудования | SNMP |
| Электрические характеристики | |
| Напряжение питания, (В) | 100 - 240 |
| Потребляемая мощность, (Вт) | ≤ 8 |
| Количество блоков питания | 2 |
| Тип входного разъёма у блоков питания | IEC 60320 C14 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | +5 ... +40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 123 |
| Вес, (кг) | 2,3 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 51 х 5,5 х 25,3 |
| Объём, (м³) | 0,007 |
| Вес брутто, (кг) | 3.0 |
Технические характеристики
Габариты и вес
