8-канальный двунаправленный аудио-порт Les DME-18ASD-10P
8-канальный двунаправленный аудио-порт DME-18ASD-10P предназначен для преобразования звуковых данных из формата Dante, передаваемых по сети Ethernet, в аналоговые звуковые электрические сигналы и обратно.

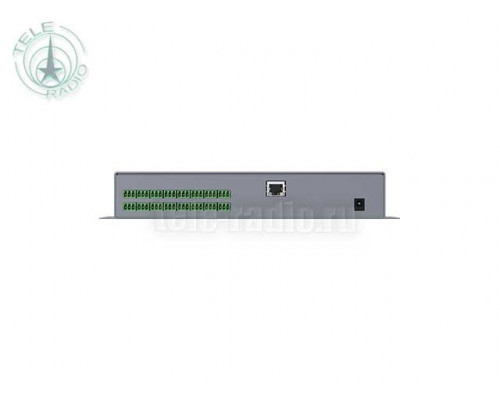

Прибор принимает и выдает по 8 независимых симметричных звуковых сигналов линейного уровня. Внешние разъёмы – клеммы «под винт» Phoenix 3.5мм.

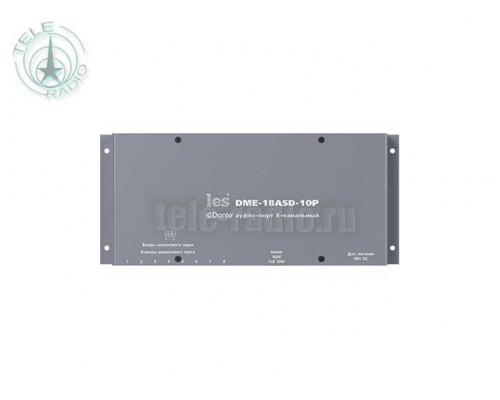

Аудио-порт не содержит органов управления и настраиваемых параметров. Заданный производителем идентификатор (Audiocom XXXX-YYYY), под которым устройство видно в коммутационном ПО Dante обозначено на этикетке на правой стороне корпуса.
Коэффициенты передачи на прием и передачу – фиксированные. 0 dBfs цифровой шкалы входных данных соответствуют выходному аналоговому напряжению 4.8В эфф (+16dBu), входное напряжение 2В эфф (+8dBu) соответствует уровню 0 dBfs цифровой шкалы выходных данных.

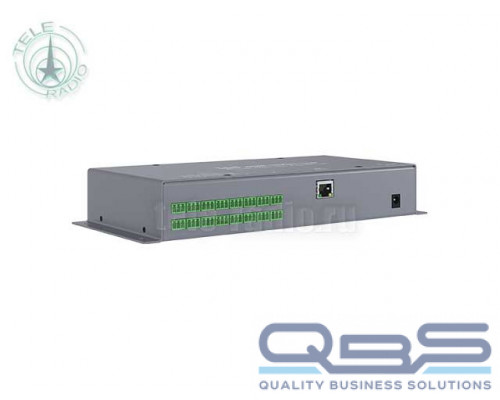

Питание прибора может осуществляться по протоколу РоЕ от коммутатора или инсертера PoE по сети Ethernet. Потребляемая мощность – не более 8Вт. При необходимости питание может быть подано от сетевого адаптера 48В через разъем на задней стенке (в центре «+», есть защита от переполюсовки).
Прибор может крепиться за уши на вертикальной или горизонтальной поверхности, размер крепления – 265х70мм, диаметры отверстий – 4.5мм.
| Цифровой тракт | |
|---|---|
| Формат цифровых аудиосигналов | DANTE |
| Количество входов DANTE | 1 |
| Количество обрабатываемых каналов в сигнале DANTE | 8 / 8 |
| Тип разъёма DANTE | RJ45 |
| Аналоговый тракт | |
| Количество аналоговых входов / выходов | 8 / 8 |
| Формат входных / выходных сигналов | аналоговый, симметричный |
| Тип аналоговых входов / выходов | электронные беcтрансформаторные |
| Входное / выходное сопротивление, (Ом) | 600 / 50 |
| Тип входных / выходных разъёмов | Phoenix 3.5mm 3-х контактные |
| Ширина полосы пропускания по уровню -3 дБ (при номинальном уровне выходного сигнала), (Гц) | 25 - 20000 |
| Максимальный уровень звуковых сигналов, по входу / выходу, (В) | 2.0 / 4.5 |
| Номинальный уровень звуковых сигналов по входу / выходу, (дБм) | 0.2-0.5 / 0.45-1.25 |
| Уровень собственных шумов звукового тракта в полосе 20 - 20000 Гц, (дБм) | -75 |
| Электрические характеристики | |
| Источники питания | Ethernet (PoE) / внешний блок питания |
| Напряжение для внешнего блока питания, (VDC) | 45 - 55 |
| Потребляемая мощность, (Вт) | ≤ 8 |
| Тип входного разъёма для внешнего блока питания | DJK-02A, 2.1х6,3мм |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | + 5...+ 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 277 х 44 х 120 |
| Вес, (кг) | 0.6 |
