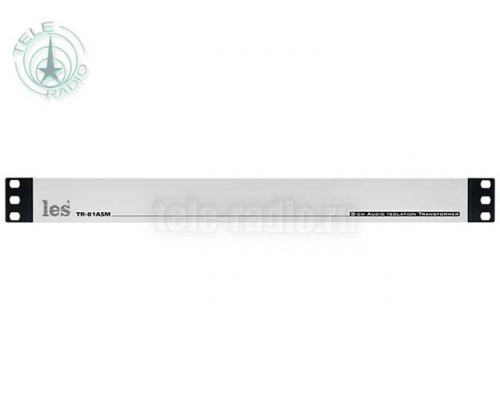

8 канальный блок изолирующих трансформаторов Les TR-81ASM
8-канальный блок изолирующих трансформаторов (трансформаторных развязок) TR-81ASM предназначен для разрыва цепей земли в линиях симметричного аналогового звукового сигнала линейного уровня (-6…+10 дБм / 0.3…2.5 В эфф). Каждый трансформатор имеет дополнительный экран, что позволяет работать с сигналами микрофонного уровня, улучшая защищенность от типичных магнитных помех частотой 50 Гц и 100 Гц на 27…32 дБ.

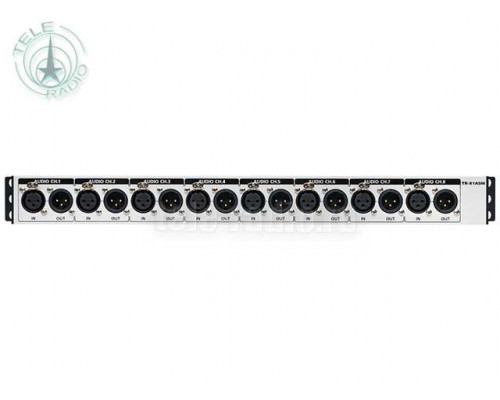

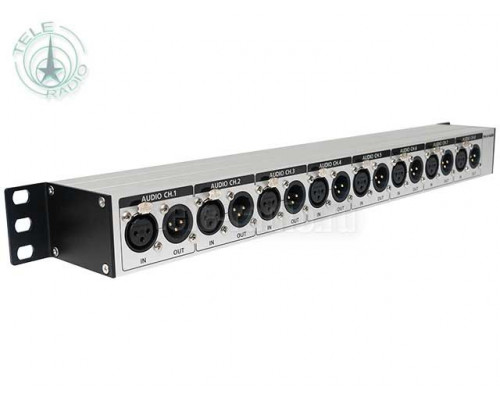

Имеет 8 независимых каналов (трансформаторов). Все каналы полностью изолированы друг от друга и от корпусной земли. Входные и выходные разъемы - типа XLR.
Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приемника и источника сигналов. Трансформаторная развязка позволяет разорвать земляной контур, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал.
Также рекомендуется применение трансформаторной развязки в случае сложной топологии земли, например, при многоточечном заземлении комплекса оборудования. Однако, сама по себе трансформаторная развязка не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования, нарушения симметрии линий или магнитных наводок на элементы тракта.
| Аудио вход | |
|---|---|
| Количество входов | 8 |
| Формат звуковых сигналов | аналоговый, симметричный |
| Тип входа | трансформаторный |
| Тип разъемов | XLR female |
| Номинальное выходное сопротивление источника, (Ом) | 10 - 600 |
| Номинальный уровень входного сигнала, (dBu / В) | 0 / 0,775 |
| Максимально допустимый уровень входного сигнала, (dBu / В) | + 10 / 2,451 |
| Аудио выход | |
| Количество выходов | 8 |
| Формат звуковых сигналов | аналоговый, симметричный |
| Тип выхода | трансформаторный |
| Тип разъемов | XLR male |
| Номинальное входное сопротивление приемника, (Ом) | 600 |
| Общие характеристики | |
| Экран от магнитных помех по каждому каналу | есть |
| Предельно допустимый диапазон импульсных (5 мс) синфазных напряжений, (В) | 600 AC / 1000 DC |
| Предельно допустимая разница потенциалов между входом и выходом, (В) | 1000 DC |
| Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее, (дБ) | 86 |
| Ширина полосы пропускания по уровню -3 дБ, не менее, (Гц) | 20 - 32000 |
| Номинальный коэффициент передачи, при сопротивлении источника 10 Ом, (дБ) | - 0.8 |
| Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более, (дБ) | 0.6 |
| Коэффициент нелинейных искажений (THD) при номинальном уровне сигнала на частоте 1 кГц, не хуже, (%) | 0.006 |
| Физические характеристики | |
| Диапазон рабочих температур, (°С) | - 35...+ 40 |
| Габаритные размеры (Ш х В х Г), (мм) | 483 х 44 х 86 |
| Вес, (кг) | 1.33 |
| Упаковка | |
| Габаритные размеры (Ш х В х Г), (см) | 52 х 5,5 х 12,5 |
| Объём, (м³) | 0,0035 |
| Вес брутто, (кг) | 1.53 |
